Zubehör für Wälzlager: Die unscheinbaren Helden

Fixieren, Dichten und Positionieren

Bei der Konstruktion einer Lagerstelle liegt der Fokus meist auf dem Lager selbst. Doch damit dieses seine Leistung erbringen kann, muss es axial gesichert, gegen Schmutz abgedichtet und im Gehäuse positioniert werden. Unsere Kategorie Zubehör bietet Ihnen genau diese unverzichtbaren Bausteine.

Wir führen Produkte namhafter Hersteller (u.a. SKF), die passgenau auf die Normen der Wälzlagertechnik abgestimmt sind. Hier finden Sie die Lösung, damit sich nichts lockert, was fest sitzen soll.

1. Axiale Sicherung: Wellenmuttern und Bleche

Wenn ein Lager auf der Welle sitzt, darf es nicht wandern. Vibrationen und axiale Lasten könnten es lösen.

• Wellenmuttern (KM / KML / HM): Diese Nutmuttern pressen das Lager oder die Spannhülse fest auf den Sitz. Sie verfügen über Nuten am Umfang, um sie mit einem Hakenschlüssel anzuziehen.
• Sicherungsbleche (MB / MBL): Das unverzichtbare Gegenstück zur Mutter. Eine Lasche greift in die Nut der Welle, eine andere wird in die Nut der Mutter gebogen. Das verhindert zuverlässig, dass sich die Mutter von selbst löst.
• Präzisionsmuttern (KMT / KMK): Für Anwendungen, die höchste Genauigkeit erfordern (z.B. Spindeln). Sie werden durch integrierte Klemmstifte gesichert und benötigen kein Sicherungsblech und keine Nut in der Welle.

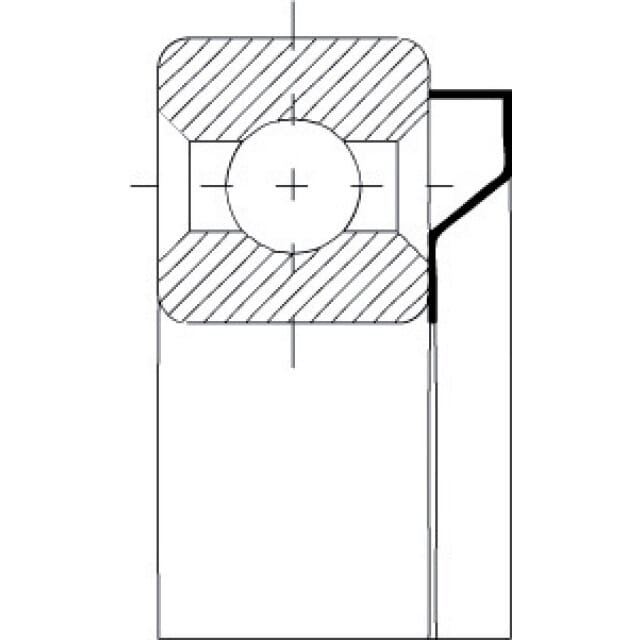

2. Abdichtung: Nilos-Ringe

Manchmal ist kein Platz für aufwendige Dichtungsgehäuse. Hier schlägt die Stunde der Nilos-Ringe.

• Funktion: Es sind metallische Dichtscheiben, die direkt am Lagerinnen- oder Außenring anliegen. Sie schleifen sich im Betrieb leicht ein und bilden eine effektive Barriere.
• Einsatz: Ideal für Rillenkugellager oder Kegelrollenlager, um Fett drinnen und Schmutz draußen zu halten.

3. Gehäusezubehör: Festringe und Deckel

Werden Lager in geteilten Stehlagergehäusen verbaut, ist oft Flexibilität gefragt.

• Festringe (FRB): Standardgehäuse sind meist breiter als das Lager, um es als Loslager (schwimmend) zu nutzen. Soll das Lager jedoch axial fixiert werden (Festlager), werden links und rechts diese passgenauen Ringe eingelegt.
• Abschlussdeckel: Sie verschließen das Gehäuse an Wellenenden sicher und verhindern Unfälle an rotierenden Teilen.

4. Ausgleich und Anpassung

• Passscheiben: Um axiales Spiel auszugleichen oder Maschinenteile exakt zu distanzieren, sind diese dünnen Scheiben in verschiedenen Stärken essenziell.
• Sprengringe: Zur schnellen Fixierung von Lagern mit Ringnut (N) im Gehäuse.

Montage und Werkzeug

Zubehörteile sind oft filigran oder erfordern spezielle Montagetechniken. Eine Wellenmutter mit dem Meißel festzuschlagen, beschädigt Mutter und Welle.

• Nutzen Sie passende Hakenschlüssel, um Muttern das korrekte Drehmoment zu geben.
• Für die Demontage festsitzender Teile empfehlen wir professionelles Abziehwerkzeug und Ausdrehwerkzeug.
• Sollte doch einmal ein gezielter Schlag nötig sein (z.B. um das Sicherungsblech umzubiegen), verwenden Sie schonende Hämmer, um keine Späne zu erzeugen.

Sie sind unsicher, welches Sicherungsblech zu welcher Mutter passt? Oder benötigen Sie das Lager selbst? Hier geht es zurück zum Wälzlager Online Shop. Bei technischen Fragen zur Kompatibilität hilft Ihnen unser Kontakt gerne weiter.

Sichern Sie Ihre Investition. Bestellen Sie jetzt das passende Zubehör.
