Kegelrollenlager: Robuste Technik, zerlegbar und präzise

Wenn Radialkraft auf Axialschub trifft

Kegelrollenlager (engl. Tapered Roller Bearings) verdanken ihren Namen der Form ihrer Wälzkörper: Sie sind kegelig (konisch). Auch die Laufbahnen von Innen- und Außenring verlaufen in einem Winkel so zueinander, dass sich alle Linien in einem gemeinsamen Punkt auf der Lagerachse treffen.

Das Ergebnis: Diese Geometrie erlaubt es dem Lager, kombinierte Belastungen (Radial- und Axialkraft gleichzeitig) reibungsarm und effizient zu übertragen.

In unserem Shop finden Sie vor allem Produkte von SKF, dem Technologieführer in diesem Segment. Mit der SKF Explorer Klasse bieten wir Ihnen Lager, die dank optimierter Metallurgie und Geometrie ("Crowning") eine noch höhere Leistungsdichte und Lebensdauer bieten als Standardlager.

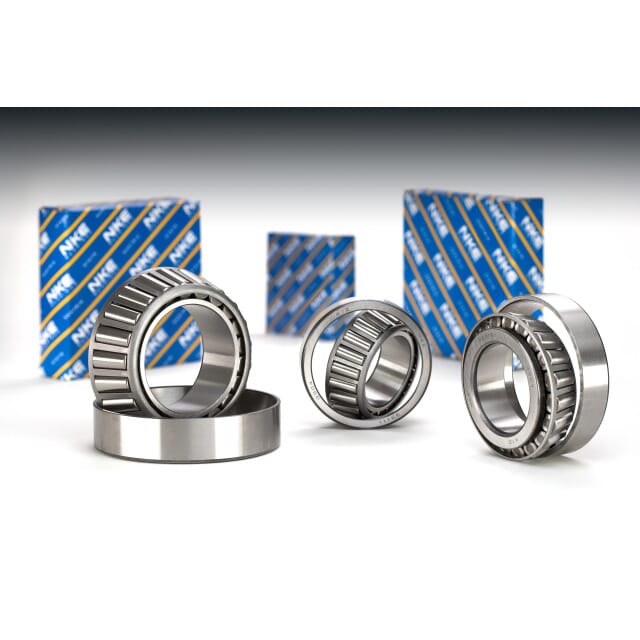

Der besondere Aufbau: Cup & Cone

Ein entscheidender Vorteil für die Montage ist die Zerlegbarkeit. Ein Kegelrollenlager besteht aus zwei Hauptteilen, die separat montiert werden können:

1. Cone (Innenring): Enthält den Käfig und den Rollensatz. Er sitzt meist fest auf der Welle.
2. Cup (Außenring): Ist der lose Außenring, der ins Gehäuse gesetzt wird.

Durch diesen Aufbau lässt sich das Lagerspiel (oder die Vorspannung) bei der Montage exakt definieren, indem man den Außenring gegen den Innenring anstellt.

Unsere Bauformen im Detail

Wir decken das gesamte Spektrum ab, von der metrischen Standardreihe (beginnend mit "3") bis zu zölligen Abmessungen.

1. Einreihige Kegelrollenlager
   Der Standard für die meisten Anwendungen (Getriebe, Radlager).
   • Funktion: Nimmt hohe Radiallasten und Axiallasten in eine Richtung auf.
   • Anordnung: Muss fast immer gegen ein zweites, spiegelverkehrtes Lager angestellt werden.
   • Auswahl: Der Berührungswinkel bestimmt das Verhältnis: Je steiler der Winkel, desto höher die axiale Tragkraft.
2. Zusammengepasste Sätze (Paarung)
   Sie wollen das Lagerspiel nicht manuell einstellen? SKF bietet montagefertige Sätze an.
   • X-Anordnung (Face-to-Face): Fehlerverzeihend bei Schiefstellungen.
   • O-Anordnung (Back-to-Back): Bietet eine sehr starre Lagerung, ideal bei Kippmomenten.
   • Tandem-Anordnung: Zur Aufnahme extrem hoher Schubkräfte in eine Richtung.
3. Zweireihige Kegelrollenlager (TDO / TDI)
   Diese Lager vereinen zwei Reihen in einem Bauteil.
   • Vorteil: Nehmen Axialkräfte in beide Richtungen auf und sind extrem steif.
   • Einsatz: Getriebe, Hebezeuge, Walzgerüste und Tunnelbohrmaschinen.
4. Vierreihige Kegelrollenlager
   Die XXL-Klasse für die Schwerindustrie. Sie werden fast ausschließlich in Walzgerüsten als Arbeitswalzenlager eingesetzt, um maximale Lasten bei niedrigen Drehzahlen zu tragen.

Technik-Exkurs: Crowning und Schiefstellung

Rollenlager reagieren normalerweise empfindlich auf Kantenbelastung (wenn die Welle leicht schief steht). SKF löst dies durch das sogenannte Crowning: Die Rollen haben ein logarithmisch optimiertes Profil (sie sind in der Mitte mikroskopisch dicker). Das verhindert Spannungsspitzen an den Rändern und erhöht die Lebensdauer signifikant.

Material und Käfige

• Stahl: Standardmäßig aus hochreinem, durchgehärtetem Wälzlagerstahl für maximale Ermüdungsfestigkeit.
• Käfige: Meist aus robustem Stahlblech. Bei kleinen Größen kommen auch glasfaserverstärkte Kunststoffkäfige zum Einsatz, bei Großlagern massive Messingkäfige.

Montage und Zubehör

Die Montage von Kegelrollenlagern erfordert Fachwissen, da das korrekte Einstellen des Spiels über die Lebensdauer entscheidet. Zu viel Spiel führt zu Vibrationen, zu viel Vorspannung zu Überhitzung.

• Fixierung: Nutzen Sie passendes Zubehör wie Nilosringe (zur Abdichtung), Sicherungsbleche oder Nutmuttern, um die eingestellte Position der Lager auf der Welle dauerhaft zu sichern.
• Gehäuse: Für eine robuste Umgebungskonstruktion empfehlen wir unsere Gehäuselagereinheiten.

Möchten Sie Ihr Team fit für den korrekten Einbau und das Einstellen der Vorspannung machen? Informieren Sie sich über unsere praxisnahen SKF Schulungen.

Falls Sie unsicher bei der Umschlüsselung von zölligen auf metrische Lager sind, hilft Ihnen unser Kontakt gerne weiter.
