Gelenklager: Wenn Bewegung flexibel sein muss

Robust, belastbar und bereit für jede Schräglage

Nicht jede Bewegung im Maschinenbau ist eine perfekte Rotation. Oft müssen Bauteile schwenken, kippen oder sich räumlich einstellen, um Fluchtungsfehler auszugleichen. Ein starres Lager würde hier versagen. Die Lösung ist das Gelenklager (Spherical Plain Bearing).

Als Ihr Partner für Premium-Komponenten führen wir in dieser Kategorie ausschließlich die Marke SKF. Warum? Weil der Weltmarktführer auch bei der Gleitlagertechnik Maßstäbe setzt – von der Materialpaarung bis zur Dichtungstechnik.

Das Funktionsprinzip: Gleiten statt Rollen

Wichtig zu verstehen: Gelenklager sind Gleitlager, keine Wälzlager. Der Kontakt findet direkt zwischen einem balligen Innenring und einer hohlkugeligen Außenringbohrung statt.

• Der Vorteil: Durch die große Auflagefläche sind sie extrem resistent gegen harte Stöße, Schläge und Vibrationen.
• Die Funktion: Sie ermöglichen Dreh-, Kipp- und Schwenkbewegungen und gleichen Durchbiegungen der Welle zwanglos aus. Kantenpressungen, die andere Lager zerstören würden, werden hier vermieden.

Unsere Kategorien: Für jede Lastrichtung die passende Form

Das SKF Sortiment ist riesig. Um Ihnen die Auswahl zu erleichtern, unterteilen wir die Lager nach ihrer Bauform und Lastaufnahme.

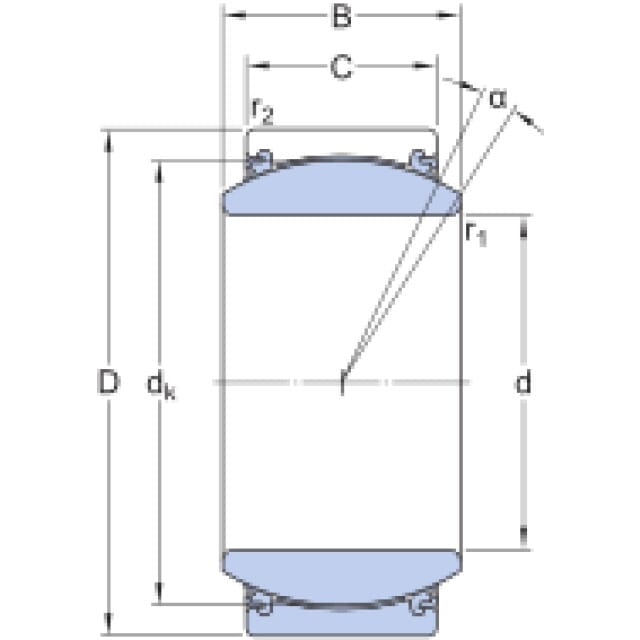

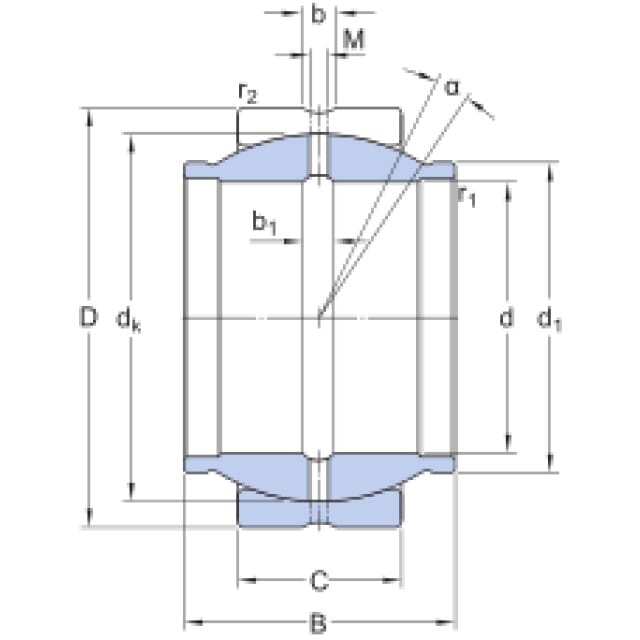

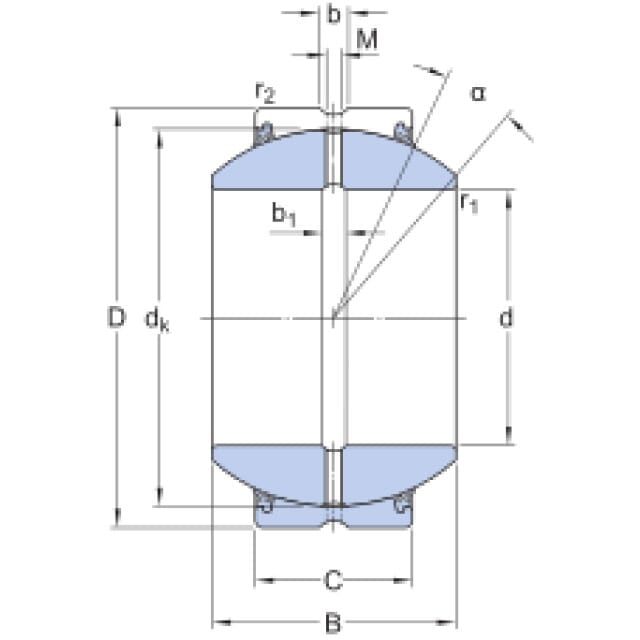

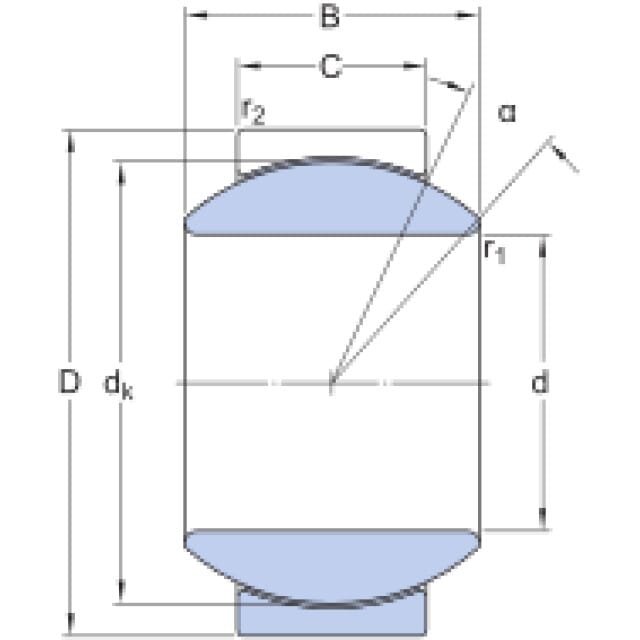

1. Radial-Gelenklager
   Der Standard für radiale Lasten. Sie bestehen aus Innen- und Außenring mit Stahl/Stahl- oder Stahl/Bronze-Gleitpaarungen.
   • Einsatz: Überall dort, wo Ausgleichsbewegungen zwischen Welle und Gehäuse nötig sind, z.B. bei Hydraulikzylindern oder in der Landtechnik.
   • Stärke: Ideal für hohe statische Lasten und Wechselbelastungen.
2. Gelenkköpfe (Rod Ends)

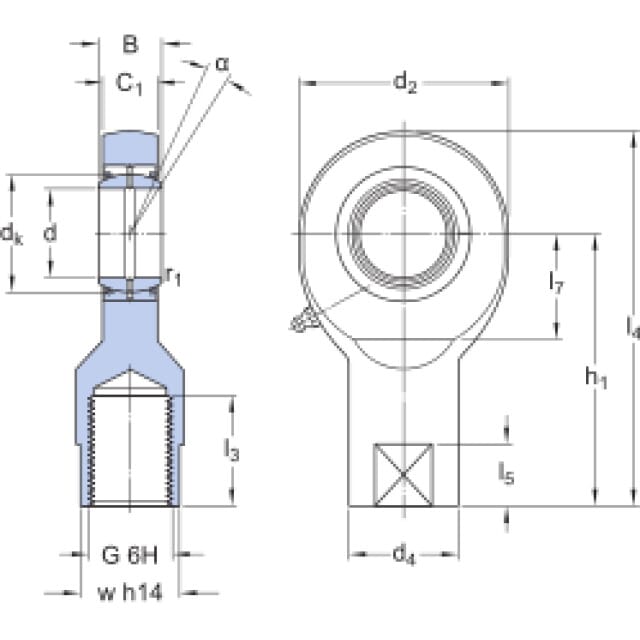

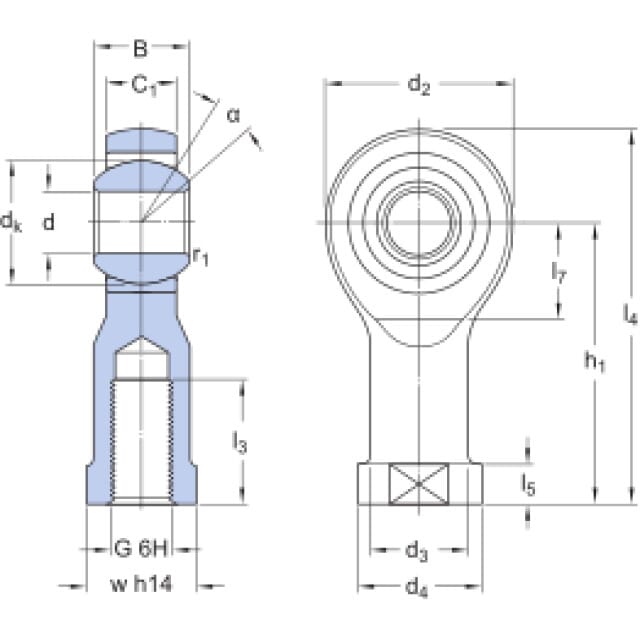

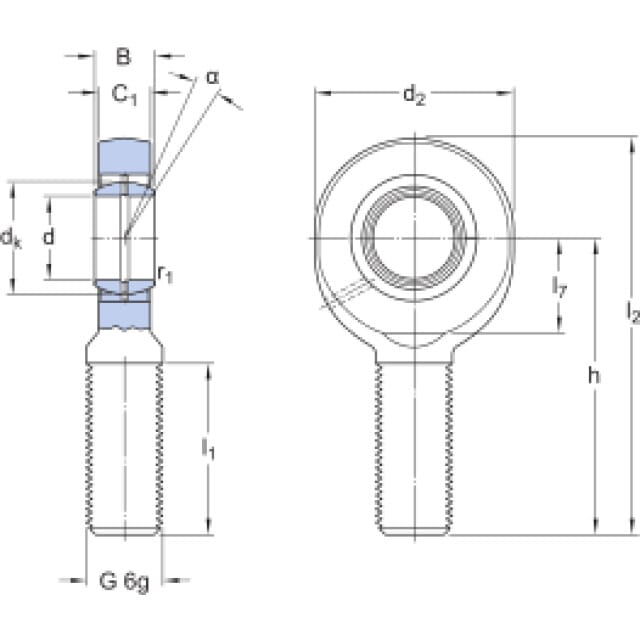

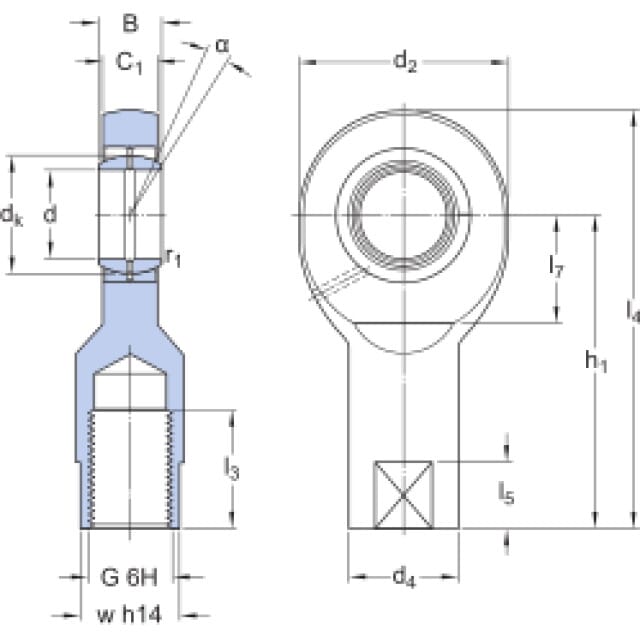

   Ein Gelenkkopf ist im Grunde ein Gelenklager, das bereits in einem Gehäuse mit Gewindeschaft (Innen- oder Außengewinde) montiert ist.
   • Vorteil: Sie sind einbaufertige Baueinheiten. Sie können direkt an Gestänge, Pneumatikzylinder oder Lenkungen geschraubt werden.
   • Varianten: Wir führen sie maßlich in metrischen und zölligen Ausführungen.
3. Axial-Gelenklager
   Konzipiert für reine Axiallasten. Die Gleitflächen sind so angeordnet, dass sie Druckkräfte in Wellenrichtung aufnehmen und gleichzeitig Kippbewegungen zulassen.
4. Schräg-Gelenklager
   Ein Hybrid für kombinierte Lasten. Ähnlich wie Schrägkugellager nehmen sie radiale und axiale Kräfte gleichzeitig auf.

Die Gretchenfrage: Wartungsfrei oder Wartungspflichtig?

SKF bietet zwei technologische Pfade an, je nach Ihrem Anwendungsfall.

• A. Wartungspflichtig (Stahl/Stahl)
  Hier reibt gehärteter Lagerstahl auf Lagerstahl. Diese Lager sind extrem robust, verschleißfest und temperaturstabil.
  • Pflicht: Sie müssen regelmäßig geschmiert werden, um metallischen Kontakt und Fressen zu verhindern.
  • Einsatz: Bei schweren Wechselbelastungen und starken Stößen.
  • Ausnahme: Die neuen SKF Explorer Stahl/Stahl-Gelenklager. Diese werden unter Reinraumbedingungen gefertigt und initialgeschmiert. SKF empfiehlt hier oft, nicht nachzuschmieren, um das tribologische System nicht zu stören.
• B. Wartungsfrei (PTFE-Composite)
  Hier gleitet der Innenring auf einer eingearbeiteten PTFE-Gleitschicht (Teflon) oder einem Gewebe.
  • Vorteil: Keine Wartung nötig. Ideal, wo Schmierung schwierig oder unerwünscht ist (Lebensmittelindustrie, schwer zugängliche Stellen).
  • Einsatz: Bei einseitigen Lasten und konstanten Schwenkbewegungen.

Montage und Sicherheit: Expertenwissen für den Einbau

Gelenklager sind Präzisionsbauteile. Ein falscher Hammerschlag kann die Gleitfläche ruinieren.

Der korrekte Einbau

• Nie mit Gewalt: Die Einbaukraft darf niemals über die Gleitflächen geleitet werden. Nutzen Sie Einpressdorne, die gleichzeitig auf Innen- und Außenring drücken.
• Temperatur: Große Lager sollten angewärmt werden. Nutzen Sie dafür professionelle Induktions-Anwärmgeräte.
• Sauberkeit: Entfernen Sie die Verpackung erst kurz vor der Montage. Schmutz auf der Gleitfläche wirkt wie Schmirgelpapier.

Wichtiger Sicherheits-Hinweis zu PTFE
Wartungsfreie SKF Lager enthalten PTFE. Dieser Werkstoff ist genial, aber hitzeempfindlich.

• Achtung: Setzen Sie diese Lager keinen Temperaturen über +280 °C aus (z.B. beim Anwärmen mit offener Flamme). Ab 320 °C zersetzt sich PTFE und setzt hochtoxische Dämpfe frei.
• Denken Sie an Ihre Gesundheit und nutzen Sie bei der Montage von heißen Bauteilen immer geeigneten Arbeitsschutz wie Hitzeschutzhandschuhe.

Zubehör und Alternativen

Damit das Lager lange hält, bieten wir Ihnen das passende Umfeld:

• Schmierung: Für wartungspflichtige Lager finden Sie bei uns hochwertige Produkte für Wartung und Schmierung von SKF, die exakt auf die Stahl/Stahl-Paarung abgestimmt sind.
• Alternativen: Sie benötigen doch eine rotierende Lagerung für hohe Drehzahlen? Dann wechseln Sie hier zur Gesamtübersicht unserer Lagertechnik, um Wälzlager zu finden.

Vertrauen Sie auf die Gelenklager-Kompetenz des Marktführers. Wählen Sie jetzt Ihre SKF Bauform.
