Axial-Rillenkugellager

Aufbau und Funktionsweise: Zerlegbar und Servicefreundlich

Ein großer Vorteil für Ihre Instandhaltung ist die Konstruktion. Axial-Rillenkugellager sind nicht selbsthaltend. Das bedeutet, das Lager besteht aus drei losen Komponenten, die separat montiert werden können:

1. Wellenscheibe: Besitzt eine geschliffene Bohrung und sitzt fest auf der Welle (läuft mit).
2. Gehäusescheibe: Hat oft eine etwas größere, gedrehte Bohrung und sitzt im Gehäuse (steht still).
3. Kugelkranz: Der Käfig (oft aus Stahlblech) hält die Kugeln sicher in den Laufrillen.

Diese Bauweise macht den Ein- und Ausbau sowie Inspektionen kinderleicht, da Sie die Teile nacheinander aufschieben können.

Wichtig zu wissen: Diese Lager dürfen keinesfalls radial belastet werden. Sie müssen radial freigestellt sein (kein Kontakt des Außenumfangs zum Gehäuse, außer an der Anlagefläche). Benötigen Sie für Ihre Welle zusätzlich radiale Abstützung (z.B. durch Stehlager), kombinieren Sie diese idealerweise mit unseren Gehäuselagereinheiten.

Einseitig oder Zweiseitig wirkend?

Je nach Anforderung führen wir zwei Bauarten:

• Einseitig wirkend: Besteht aus einer Wellenscheibe und einer Gehäusescheibe. Sie stützen die Welle in eine Richtung ab.

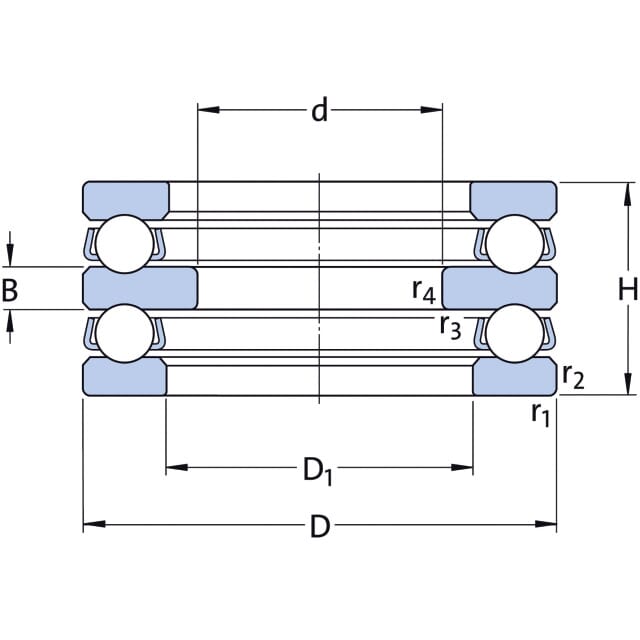

• Zweiseitig wirkend: Diese Lager können Axialkräfte in beide Richtungen aufnehmen und die Welle so axial führen. Sie bestehen aus einer Wellenscheibe, zwei Gehäusescheiben und zwei Kugelkränzen.

Technische Besonderheiten und Betrieb

Axial-Rillenkugellager haben einen Druckwinkel von 90°. Das sorgt für eine optimale axiale Kraftübertragung, begrenzt aber die zulässige Drehzahl im Vergleich zu normalen Radiallagern. Damit die Kugeln nicht durch Fliehkräfte ins Gleiten geraten (Schlupf), benötigen diese Lager immer eine gewisse axiale Mindestbelastung (Vorspannung).

• Toleranz gegen Schiefstellungen: Standardlager mit ebenen Scheiben sind starr. Varianten mit sphärischer (kugeliger) Gehäusescheibe können in Kombination mit einer Unterlagscheibe jedoch Fluchtungsfehler zwischen Welle und Gehäuse ausgleichen.

Montage und Zubehör: Alles für den perfekten Sitz

Da Axial-Rillenkugellager aus losen Teilen bestehen, ist Sauberkeit und das richtige Werkzeug bei der Montage entscheidend. Schläge auf den Käfig oder die Laufbahnen führen sofort zu Beschädigungen.

• Nutzen Sie professionelle Werkzeuge für einen beschädigungsfreien Einbau.
• Müssen benachbarte Lager auf der Welle fixiert werden? Hier finden Sie passende Spann- und Abziehhülsen.

Wartung und Schmierung

Da durch die Rotation das Fett nach außen gedrückt wird, ist eine zuverlässige Schmierung essenziell. Die V-förmigen Nuten oder spezielle Dichtungskonstruktionen bei benachbarten Bauteilen helfen, Schmutz fernzuhalten. Dennoch sollten Sie den Schmierfilm regelmäßig prüfen. Sorgen Sie mit unseren hochwertigen Wartungsprodukte für einen reibungslosen Lauf und maximale Lebensdauer.

Vertrauen Sie auf SKF Qualität für Ihre axiale Lagerung – wählen Sie jetzt oben die passende Größe aus. Ansonsten schauen Sie sich unsere anderen Wälzlager Arten an.
