Laufrollen: Wenn das Lager zum Rad wird

Die ideale Lösung für Kurvengetriebe und Förderanlagen

Normale Kugellager sind dafür gebaut, in einem Gehäuse zu sitzen. Laufrollen hingegen haben einen härteren Job: Sie laufen direkt auf einer Gegenlauffläche, einer Schiene oder einer Kurvenbahn. Damit sie sich dabei nicht verformen, besitzen sie einen dickwandigen Außenring.

In dieser Kategorie bieten wir Ihnen montagefertige Einheiten von SKF. Diese basieren auf der bewährten Kugellager-Technologie, sind jedoch speziell für die Anforderungen als Stütz- oder Kurvenrolle modifiziert. Sie kommen ab Werk gefettet, abgedichtet und sind sofort einsatzbereit.

Die Technik: Warum SKF Laufrollen länger halten

Der direkte Kontakt zur Laufbahn birgt Risiken: Schiefstellungen führen schnell zu Kantenpressung und Verschleiß. SKF löst dies konstruktiv:

• Ballige Lauffläche (Standard): Der Außenring ist leicht gewölbt. Das verhindert, dass das Lager bei leichtem Verkippen oder Schräglauf auf der Kante läuft. Spannungsspitzen werden vermieden, die Lebensdauer steigt.
• Hohe Radiallasten: Durch die massive Wandstärke des Außenrings werden Verformungen und Biegespannungen minimiert, selbst bei hohen Lasten.
• Hohe Drehzahlen: Da sie auf Kugellagern basieren, sind sie auch für schnellere Anwendungen geeignet (im Gegensatz zu nadelgelagerten Kurvenrollen).

Unsere Ausführungen im Überblick

Wir führen zwei Hauptvarianten, je nach Belastungsart:

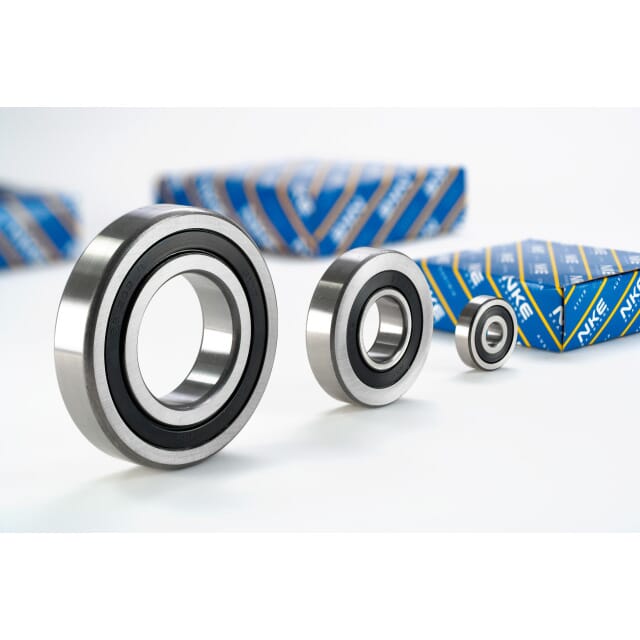

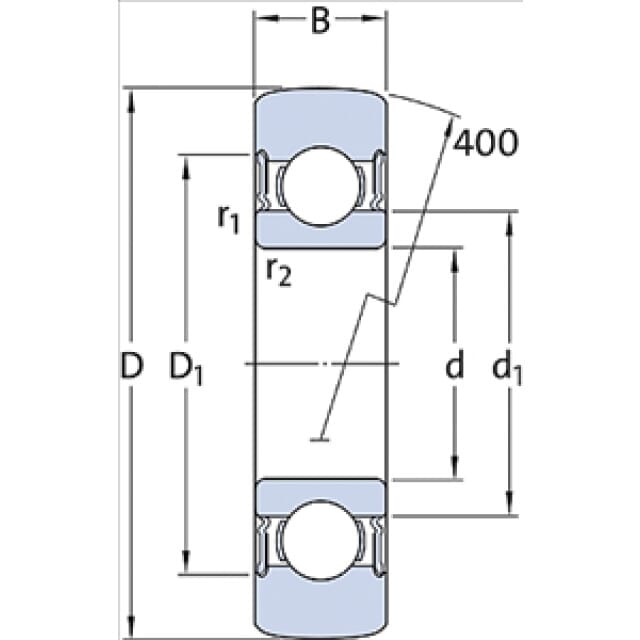

1. Einreihige Laufrollen – basieren auf den klassischen Rillenkugellagern.
   • Eigenschaften: Kosteneffizient, für mittlere Lasten und höhere Drehzahlen. Ideal für einfache Führungsaufgaben.

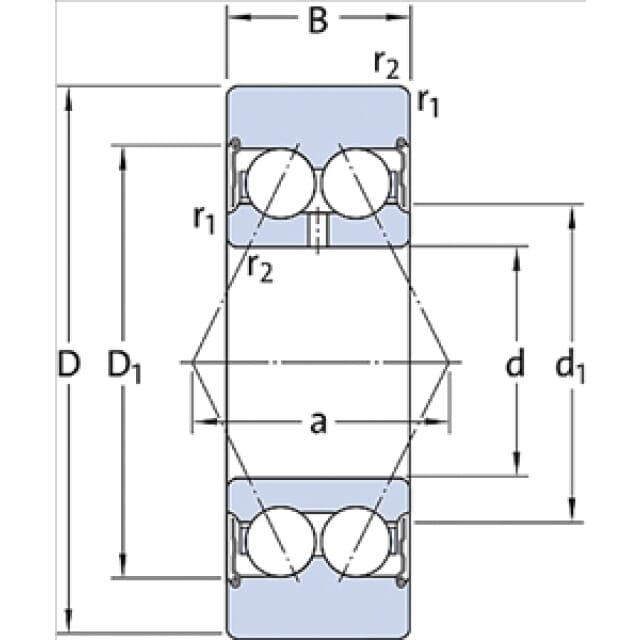

2. Zweireihige Laufrollen – basieren auf zweireihigen Schrägkugellagern.
   • Eigenschaften: Sie bauen etwas breiter und können Kippmomente deutlich besser aufnehmen als die einreihige Variante.
   • Variante: Neben der balligen Standardform sind diese Rollen auch mit zylindrischer (flacher) Lauffläche erhältlich, falls eine plane Auflage gefordert ist.

Einsatzbereiche

Laufrollen finden sich überall dort, wo Linearbewegungen oder Kurvenbahnen geführt werden müssen:

• In Sortieranlagen und Förderbändern.
• In Kurvengetrieben und Nockensteuerungen.
• In Tür- und Torsystemen.

Montage und Zubehör

Da Laufrollen oft exponiert in der Anlage sitzen, ist der Schutz vor Unfällen wichtig. Denken Sie bei der Montage und Wartung an Ihren persönlichen Arbeitsschutz. Für die sichere Befestigung (oft mittels Exzenterbolzen oder Passschrauben, die durch die Bohrung geführt werden) empfehlen wir hochwertiges Werkzeug.

Sie sind unsicher, ob eine kugelgelagerte Laufrolle oder doch eine nadelgelagerte Kurvenrolle (für extremste Lasten bei wenig Platz) die richtige Wahl ist? Hier geht es zu den Wälzlager Alternativen oder nutzen Sie unseren Kontakt für eine individuelle Beratung durch unsere Experten.

Bringen Sie Ihre Anlage ins Rollen. Wählen Sie jetzt Ihre Baugröße.
