Das gerade Schlussglied: Der Sicherheitsstandard für Kettenverbindungen

In der Welt der industriellen Instandhaltung gilt das gerade Schlussglied (oft auch als Steckglied oder Verbindungsglied bezeichnet) als die technisch sauberste und sicherste Lösung, um eine Rollenkette zu einem endlosen Verbund zu schließen. Während gekröpfte Glieder oft als notwendige Anpassung für ungerade Gliederzahlen dienen, ist das gerade Schlussglied das bevorzugte Bauteil für Konstrukteure, die keine Kompromisse bei der Betriebssicherheit eingehen wollen. Einen umfassenden Überblick über kompatible Komponenten und Systemlösungen finden Sie in unserer Hauptkategorie für Antriebstechnik.

Konstruktion und mechanische Überlegenheit

Das gerade Schlussglied verbindet zwei Innenlaschen vollkommen symmetrisch über zwei Verbindungsbolzen. Im Gegensatz zur asymmetrischen Geometrie des gekröpften Glieds wird die Zugkraft hier linear und ohne schädliche Biegemomente eingeleitet.

• Volle Nennbruchlast: Das ist der entscheidende Punkt für die Anlagenplanung. Ein gerade geschlossener Kettentrieb erreicht die 100 %ige Bruchlast der jeweiligen Kettenserie. Es gibt keine Schwachstellen im System, was besonders bei sicherheitskritischen Anwendungen (z. B. in der Hebetechnik) oder bei Antrieben mit extremen Lastspitzen den Ausschlag gibt.
• Normkonforme Verbindung: In vielen Industriezweigen, die der Maschinenrichtlinie unterliegen, ist die Verwendung von geraden Schlussgliedern für bestimmte Lastklassen zwingend vorgeschrieben. Sie garantieren, dass die vom Kettenhersteller angegebenen Leistungswerte über den gesamten Kettenstrang hinweg konstant bleiben.
• Optimale Laufruhe: Durch die symmetrische Form fügt sich das Glied nahtlos in die Kinematik des Kettenantriebs ein. Es entstehen keine Unwuchten oder „harten" Stellen im Ablauf, was den Verschleiß an den Kettenrädern minimiert.

Verschlusssysteme: Die Wahl der richtigen Sicherung

Je nach Einsatzbedingungen bietet DEXIS Austria verschiedene Verschlussarten an, um das Schlussglied gegen axiales Verschieben zu sichern:

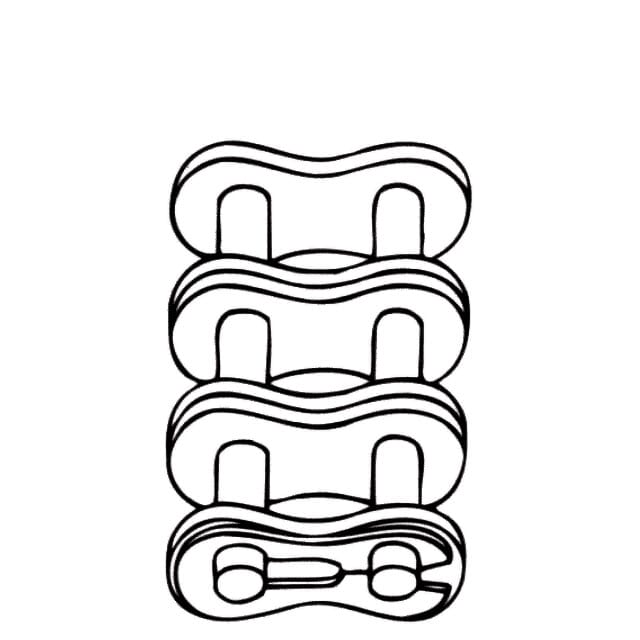

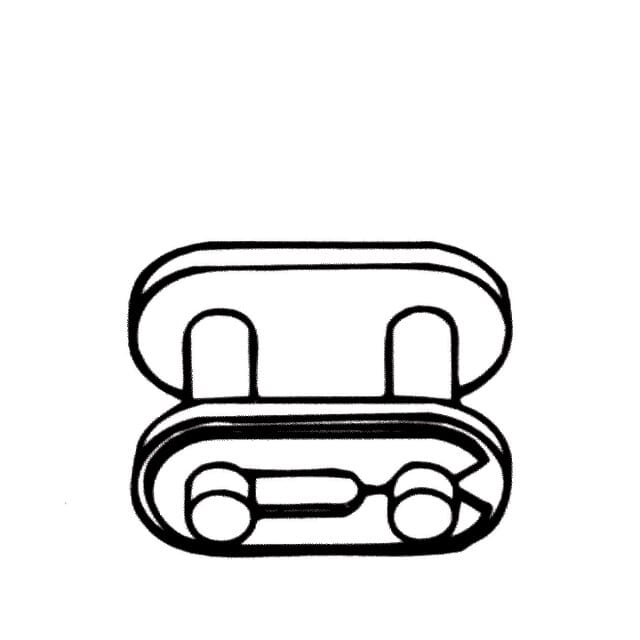

1. Federklammerverschluss (Typ S): Dies ist die gängigste Variante für Standardanwendungen. Die Federklammer lässt sich schnell montieren und ist ideal für Antriebe, die häufig gewartet oder zu Inspektionszwecken geöffnet werden müssen.
2. Splintverschluss (Typ L): Bei starken Vibrationen, hohen Drehzahlen oder bei Ketten ab einer gewissen Baugröße (meist ab 1 Zoll Teilung) kommen Splinte zum Einsatz. Sie bieten eine formschlüssige Sicherung, die sich selbst unter widrigen Bedingungen nicht lösen kann.
3. Presspassung: Für Hochleistungsantriebe werden Verbindungsglieder mit Presspassung der Außenlasche verwendet. Diese bieten die höchste Sicherheit gegen Laschenwandern, erfordern jedoch bei der Montage und Demontage entsprechendes Spezialwerkzeug.

Montagehinweise für maximale Betriebssicherheit

Ein kleiner Fehler bei der Montage des Schlussglieds kann fatale Folgen für die gesamte Anlage haben. Deshalb ist die Einhaltung technischer Grundregeln unerlässlich:

• Laufrichtung der Federklammer: Die geschlossene Seite der Federklammer muss zwingend in Laufrichtung der Kette zeigen. Nur so wird verhindert, dass die Klammer beim Kontakt mit Führungsschienen oder Fremdkörpern aufgeschoben wird.
• Axiales Spiel: Achten Sie darauf, dass der Bolzen vollständig durch die Laschen geführt ist, bevor die Sicherung montiert wird. Ein schräg sitzender Bolzen führt zu ungleichmäßiger Belastung und kann die Lasche zum Reißen bringen.
• Schmierstoffdepot: Wir empfehlen, die Bolzen des Schlussglieds bereits bei der Montage mit einem hochwertigen Kettenschmiermittel zu benetzen. Da das Schlussglied bei der Erstmontage oft trocken ist, verhindert dies den sogenannten Einlaufverschleiß in den ersten Betriebsstunden.

Die Rolle in der modernen Instandhaltung

Bei der nächsten Kettenreparatur oder dem geplanten Kettentausch lohnt es sich, kurz zu überprüfen, ob die Kettenlänge auf eine gerade Gliederzahl ausgelegt werden kann. Oft lässt sich durch eine minimale Verschiebung der Spannstation eine gerade Gliederzahl realisieren. Ist dies der Fall, ist das gerade Schlussglied stets die technisch überlegene Wahl.
