Rollenkette DIN 8187

Rollenketten nach DIN 8187: Das Rückgrat der europäischen Antriebstechnik

Die Rollenkette nach DIN 8187 (entspricht ISO 606) ist das am häufigsten eingesetzte Maschinenelement für den formschlüssigen Krafttransfer in Europa. Ob in der industriellen Fertigung, der Agrartechnik oder im schweren Anlagenbau – ihre Fähigkeit, hohe Zugkräfte bei gleichzeitig kompakten Abmessungen schlupffrei zu übertragen, macht sie unverzichtbar. Auf der DEXIS-Startseite erhalten Sie einen Einblick in unser umfassendes Portfolio für die industrielle Instandhaltung, das weit über die reine Komponentenlieferung hinausgeht.

Aufbau und Wirkprinzip: Kinematik im Detail

Eine Rollenkette ist ein hochpräzises System aus wechselnden Innen- und Außengliedern. Jedes einzelne Bauteil erfüllt dabei eine spezifische mechanische Aufgabe, um die Gesamtleistung des Antriebs sicherzustellen:

• Die Rolle: Sie ist das namensgebende Element. Beim Einlaufen in das Kettenrad rollt sie auf den Zahnflanken ab. Dieser Rollkontakt minimiert die Reibungsarbeit im Vergleich zu Gleitketten massiv. Dadurch sinkt nicht nur die thermische Belastung, sondern auch der Verschleiß an den wertvollen Kettenrädern wird drastisch reduziert.
• Buchse und Bolzen: Diese bilden das eigentliche Gelenk. Da sich die Kette bei jedem Umlauf mehrfach abwinkelt, findet hier die größte mechanische Arbeit statt. Hochwertige Ketten von DEXIS Austria verfügen über nahtlose, präzisionsgezogene Buchsen und Bolzen aus speziell vergüteten Stählen. Eine hohe Oberflächengüte in diesem Bereich ist essenziell, um die gefürchtete Gelenkflächenpressung gering zu halten.
• Die Laschen: Als primäre Kraftträger nehmen die Innen- und Außenlaschen die gesamte Zuglast auf. Durch präzise Stanzverfahren und anschließende Kugelstrahlbehandlungen (Shot-Peening) wird die Dauerfestigkeit der Laschen erhöht, was die Kette unempfindlicher gegenüber wechselnden Belastungen und Ermüdungsbrüchen macht.

Das Teilungssystem: Präzision als Maßstab

Die Teilung (P) – der Abstand von Bolzenmitte zu Bolzenmitte – ist das entscheidende Maß für die Kompatibilität innerhalb der Antriebstechnik. Nach DIN 8187 sind die Abmessungen in Zoll-Maßen festgelegt, was historisch bedingt ist (z. B. 08B-1 entspricht 1/2 Zoll).

Abhängig von der Leistungsanforderung werden die Ketten in verschiedenen Strangzahlen ausgeführt:

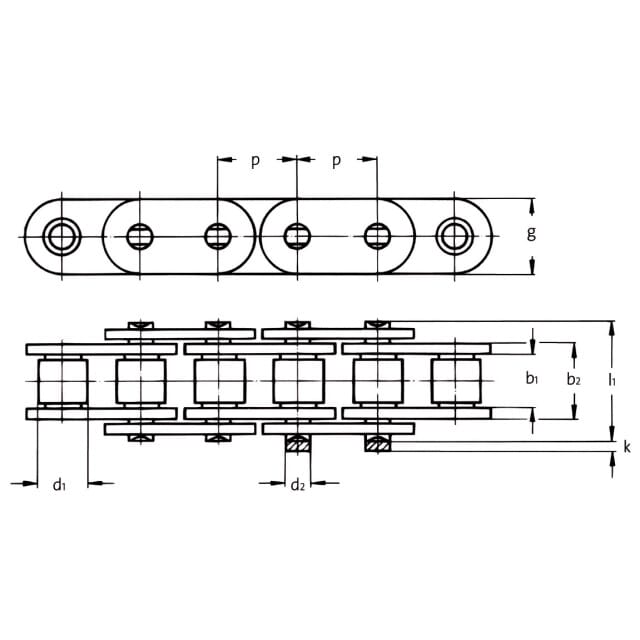

• Simplex (Einfachketten): Der Standard für die meisten Leistungsübertragungen.

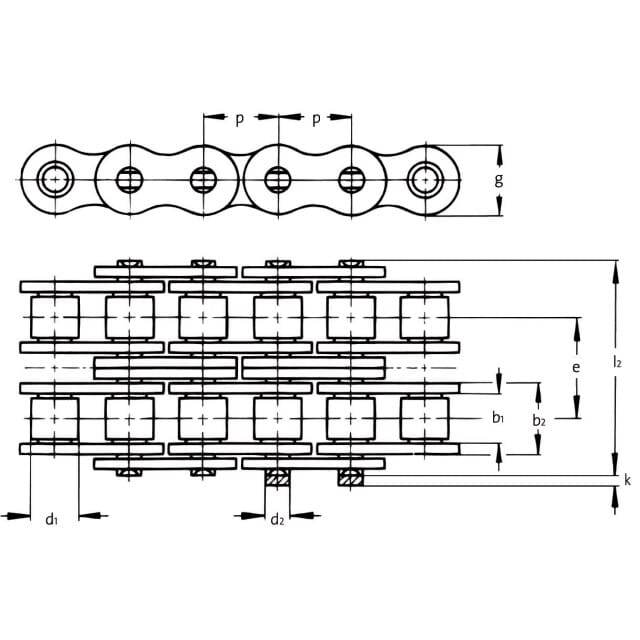

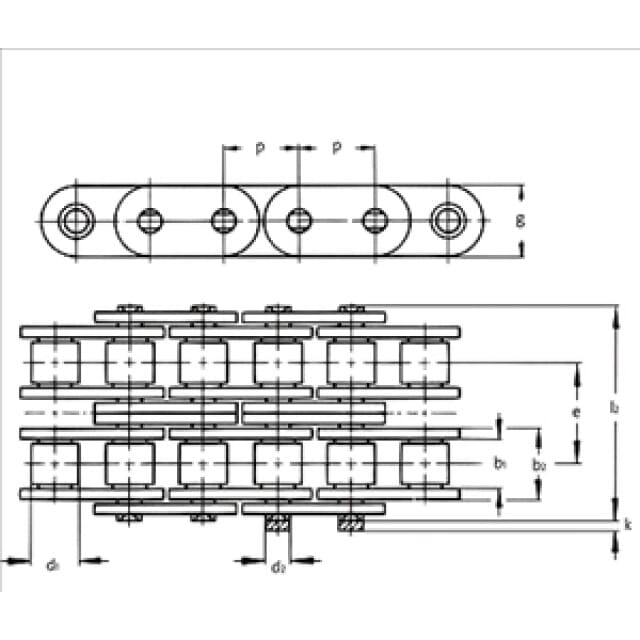

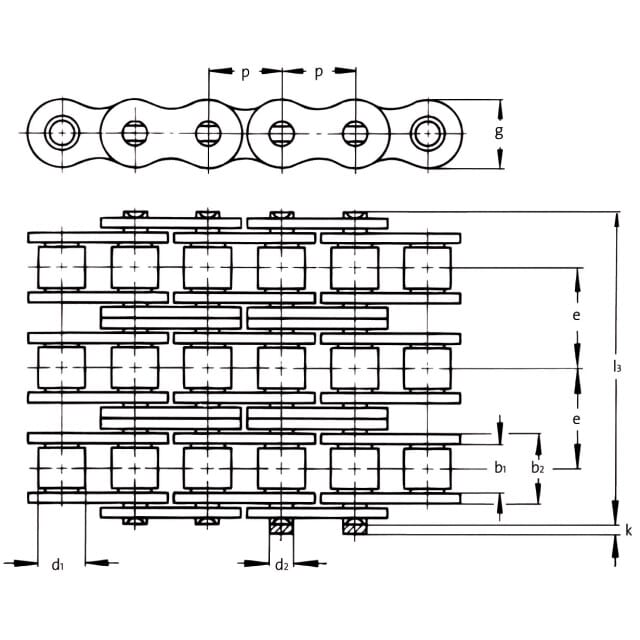

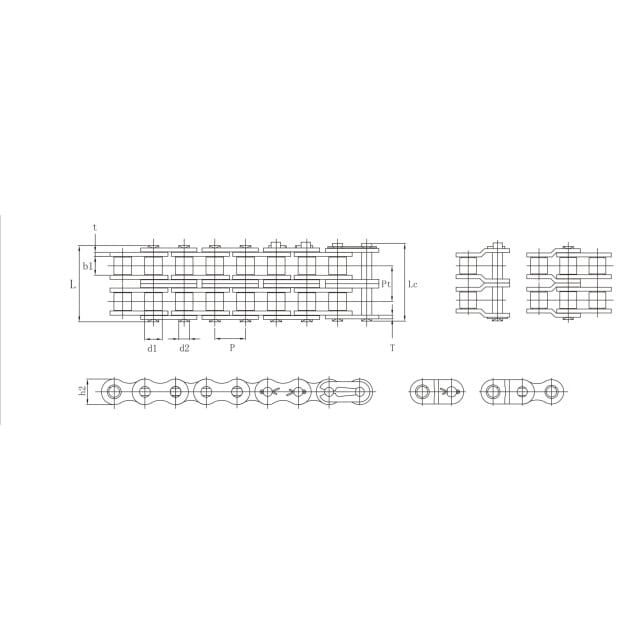

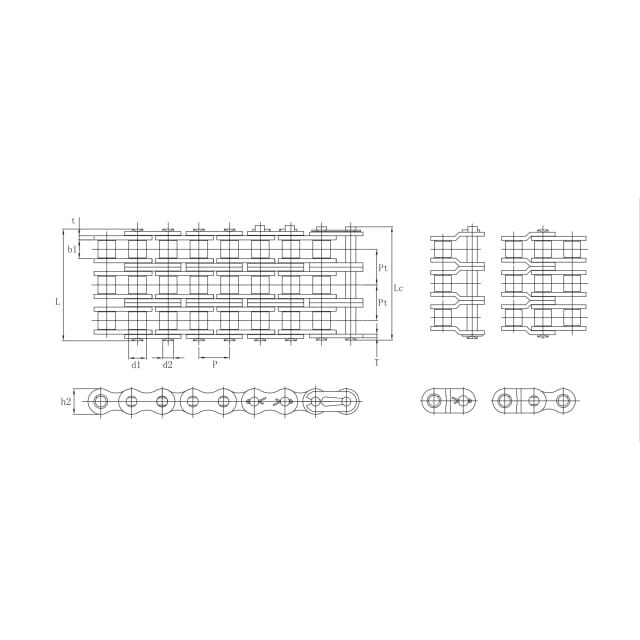

• Duplex und Triplex (Mehrfachketten): Diese kommen zum Einsatz, wenn auf begrenztem Raum sehr hohe Leistungen übertragen werden müssen, ohne die Teilung (und damit den Scheibendurchmesser) vergrößern zu müssen.

Werkstoffkunde und Verschleißschutz

Ein entscheidendes Qualitätsmerkmal ist die Wärmebehandlung. Moderne Fertigungsverfahren ermöglichen es, Bauteile mit einer extrem harten Randschicht bei gleichzeitig zähem Kern herzustellen. Dies verhindert, dass die Kette unter Last spröde bricht, während die harten Oberflächen dem abrasiven Verschleiß trotzen.

Besonders in korrosiven oder hygienisch anspruchsvollen Umgebungen stoßen Standard-Stahlketten jedoch an ihre Grenzen. Für diese Fälle bietet DEXIS Austria spezialisierte Lösungen an:

1. Edelstahlketten: Ideal für die Lebensmittelindustrie oder chemische Anwendungen, bei denen aggressive Reinigungsmittel zum Einsatz kommen.
2. Vernickelte oder verzinkte Ketten: Ein guter Kompromiss aus Korrosionsschutz und mechanischer Belastbarkeit.
3. Wartungsfreie Ketten: Diese verfügen über Sinterbuchsen mit integriertem Schmierstoffdepot oder spezielle Beschichtungen, was sie ideal für Anwendungen macht, bei denen eine manuelle Nachschmierung unmöglich oder unerwünscht ist.

Maßgeschneidert für Ihre Instandhaltung: Der DEXIS Abläng-Service

Zeit ist in der Produktion der kritischste Faktor. Deshalb bieten wir Ihnen für unsere Rollenketten nach DIN 8187 einen exklusiven DEXIS Produktservice an: Auf Wunsch liefern wir Ihre Ketten bereits exakt in der von Ihnen benötigten Länge.

Anstatt Rollenware mühsam in der eigenen Werkstatt zu trennen, erhalten Sie Ihre Antriebskette montagefertig konfektioniert. Das spart nicht nur teures Spezialwerkzeug vor Ort, sondern garantiert auch eine saubere, fachgerechte Trennung ohne Beschädigung der Laschen oder Bolzen. So reduzieren Sie Stillstandzeiten und können sich voll und ganz auf den Einbau konzentrieren.

Für Ihre ISO-Kettentriebe – Engineering auf den Punkt

Ein Kettenantrieb nach DIN 8187 muss perfekt auf die spezifischen Betriebsparameter Ihrer Anlage abgestimmt sein, um maximale Standzeiten zu erreichen. Oft entscheiden winzige Details bei der Berechnung der Kettenzugkraft oder des Schwingungsverhaltens über den Erfolg einer Konstruktion.

Für maßgeschneiderte Lösungen und eine fachmännische Beratung nehmen Sie am besten direkt Kontakt mit unserem Fachpersonal auf.
