Hochgenauigkeitslager: SKF „Super-Precision" definiert den Standard

Universell kombinierbar für höchste Effizienz

Moderne Werkzeugmaschinen verlangen Komponenten, die schneller, präziser und steifer sind als je zuvor. Die Antwort darauf ist die Reihe „Super-Precision". Diese Lager wurden entwickelt, um die Lücke zwischen extremer Drehzahl und hoher Traglast zu schließen.

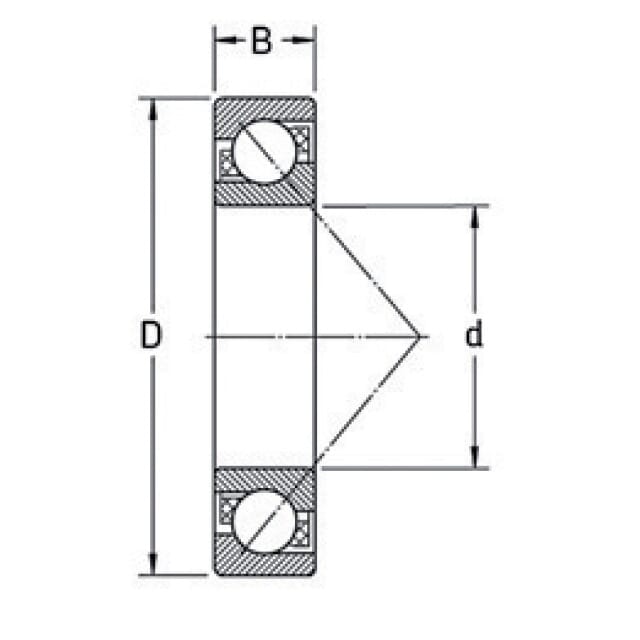

In dieser Kategorie finden Sie Lager, die speziell darauf ausgelegt sind, gleichzeitig wirkende Radial- und Axialbelastungen aufzunehmen. Dank der optimierten inneren Geometrie eignen sie sich hervorragend für Anwendungen mit relativ hohen Drehzahlen bei niedrigen bis mittleren Betriebstemperaturen.

Die Vorteile der „Super-Precision" Reihe

Das Kernmerkmal dieser Serie ist ihre Flexibilität bei maximaler Leistung. Sie müssen keine komplizierten Berechnungen für Vorspannungen durchführen, wenn Sie Lagerpaare bilden wollen.

• Universell kombinierbar: Die Lager sind so geschliffen, dass sie satzweise (z.B. als Paar in O-, X- oder Tandem-Anordnung) eingebaut werden können. Sie erreichen automatisch die vordefinierte Vorspannung und eine effektive Lastverteilung – ganz ohne Passscheiben oder aufwendiges Einmessen.
• Wahl des Berührungswinkels:
  • 15° (Nachsetzzeichen C): Ideal für höchste Drehzahlen und radiale Steifigkeit.
  • 25° (Nachsetzzeichen AC): Bietet eine höhere axiale Steifigkeit und Tragfähigkeit.
• Hohe Laufgenauigkeit: Standardmäßig gefertigt nach strengsten Toleranzen (oft P4A), um Vibrationen zu minimieren und die Oberflächengüte Ihrer Werkstücke zu maximieren.

High Capacity: Die Reihe 72.. D (E 200)

Für Anwendungen, die nicht nur Präzision, sondern auch echte Kraft erfordern (z.B. Drehspindeln oder schwere Zerspanung), empfehlen wir die High Capacity Ausführung. Diese Lager (erkennbar am „D" im Suffix) besitzen größere Kugeldurchmesser. Das Resultat:

• Signifikant höhere Tragfähigkeit.
• Hoher Grad an Systemsteifigkeit.
• Verlängerte Gebrauchsdauer auch bei starken Schnittkräften.

Die gängigsten Größen sind mit einem temperaturbeständigen Käfig aus PEEK (Polyetheretherketon) ausgestattet, um Reibung und Wärmeentwicklung minimal zu halten.

Die Saubermänner: Abgedichtete Ausführungen (S719.. / S70..)

Wussten Sie, dass die häufigste Ursache für Spindelausfälle Verschmutzung ist? Späne, Staub und Kühlmittel setzen der Lauffläche zu. Unsere abgedichteten Hochgenauigkeitslager (Präfix S) bieten einen effektiven Schutz:

• Berührungslose Dichtung: Schützt vor Schmutz, ohne die Drehzahl durch Reibungswärme zu begrenzen.
• Lebensdauergeschmiert: Die Lager sind ab Werk mit der exakten Menge an Hochgeschwindigkeitsfett befüllt. Das spart Wartung und verhindert Fehler bei der Befettung.

Montage und Zubehör für den Präzisionseinbau

Der Einbau von Super-Precision Lagern erfordert Sorgfalt. Ein Verkanten oder falsche Hilfsmittel können die Toleranzen sofort zerstören.

• Schutz vor Passungsrost: Nutzen Sie bei der Montage geeignete Chemisch-Technische Produkte (Montagepaste), um Passungsrost zwischen Ring und Welle zu verhindern. Achten Sie penibel darauf, dass keine Paste ins Lagerinnere gelangt.
• Sicheres Handling: Spindeln und Maschinenteile sind oft schwer und empfindlich. Verwenden Sie Hebebänder und Rundschlingen, um die Bauteile sicher und ohne Kratzer zu positionieren.

Sie sind unsicher bei der Umschlüsselung alter Bezeichnungen oder benötigen Hilfe bei der Wahl der Vorspannungsklasse? Unser technisches Team berät Sie gerne unter Service & Kontakt.

Setzen Sie auf Präzision ohne Kompromisse. Wählen Sie jetzt Ihr Super-Precision Lager.
