Lagergehäuse: Mehr als nur eine Hülle

Das Baukastensystem für maximale Standzeiten

Lagergehäuse sind das Rückgrat vieler Antriebsstränge. Sie müssen Kräfte aufnehmen, Wärme ableiten und das empfindliche Lagerinnere vor der Außenwelt abschirmen. Im Gegensatz zu kompletten Lagereinheiten (die oft für einfache Anwendungen gedacht sind), sind SKF Lagergehäuse für schwerere Lasten und individuelle Konfigurationen konzipiert. Sie können mit verschiedensten Wälzlagern (z.B. Pendelrollen- oder CARB-Lagern), Dichtungen und Schmierungsarten kombiniert werden.

Wir führen ausschließlich die Premium-Qualität von SKF. Das modulare System ermöglicht es Ihnen, mit Standardkomponenten eine fast maßgeschneiderte Lösung zu bauen – das spart Kosten und Lieferzeit.

Geteilte Stehlagergehäuse

Der Industriestandard. Das Gehäuseoberteil ("Deckel") ist abnehmbar, was die Montage von großen Lagern auf der Welle extrem vereinfacht.

• SNL-Reihen 2, 3, 5 und 6: Die gebräuchlichsten Gehäuse. Robust, wirtschaftlich und extrem vielseitig bei der Wahl der Dichtung.
• Reihen SNL 30, 31 und 32: Für Lager der großen Baureihen (30er, 40er). Entwickelt für schwierige Betriebsbedingungen.
• SONL (für Öl): Speziell konstruiert für Ölschmierung bei hohen Drehzahlen und Temperaturen (z.B. in Papiermaschinen oder Ventilatoren).
• SAF / SAW / SDAF: Robuste Ausführungen mit Zollabmessungen, oft genutzt in amerikanischen Maschinen oder für extrem hohe Stoßbelastungen.

Ungeteilte Gehäuse für Spezialaufgaben

Manche Anwendungen erfordern ein Gehäuse aus einem Guss – für maximale Steifigkeit oder besondere Einbausituationen.

• SBD & THD (Blocklager): Einteilige Gehäuse für extrem hohe Lasten, die in verschiedene Richtungen wirken (z.B. in Förderbändern oder Brechern).
• FNL (Flanschgehäuse): Wenn keine waagerechte Standfläche vorhanden ist. Ideal für Maschinenwände.
• PD (Zweilagergehäuse): Nehmen zwei Lager in einem Gehäuse auf. Das sorgt für exakte Fluchtung und hohe Laufruhe – perfekt für Lüfterwellen mit freitragendem Rad.
• SDVD: Spezialgehäuse für Förderanlagen-Riemenscheiben, die extrem schmal bauen.
• TVN: Kompakte Gehäuse (oft für Härtewagen), die auch für Hochtemperaturanwendungen konfiguriert werden können.

Das Dichtungs-Labyrinth: Welcher Schutz passt?

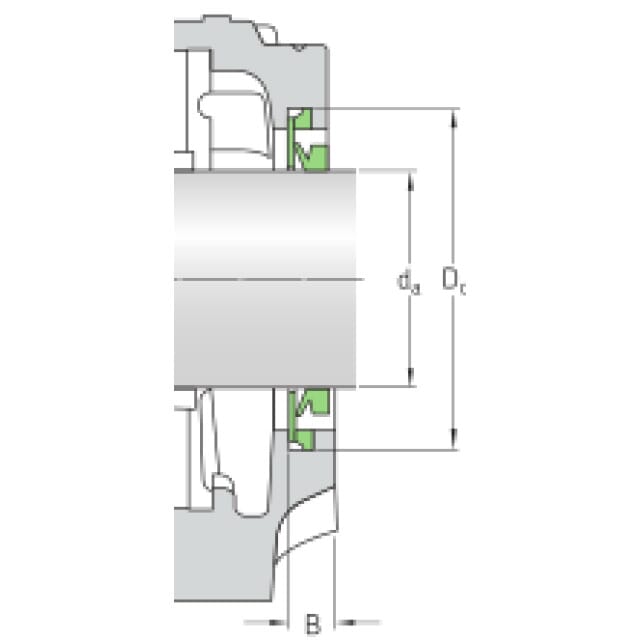

Ein Gehäuse ist nur so dicht wie seine Dichtung. SKF bietet für die SNL-Gehäuse ein flexibles System. Die Dichtungen sitzen in den Nuten des Gehäuses:

1. Zweilippendichtung (TG): Der Allrounder aus PU. Gut gegen Staub, reibungsarm.
2. V-Ring-Dichtung (TA): Dichtet axial an einer Scheibe. Sehr gut bei Schmutz und höheren Drehzahlen.
3. Filzdichtung (TC): Der Klassiker (inkl. Alustegen). Einfach, robust, erlaubt hohe Drehzahlen.

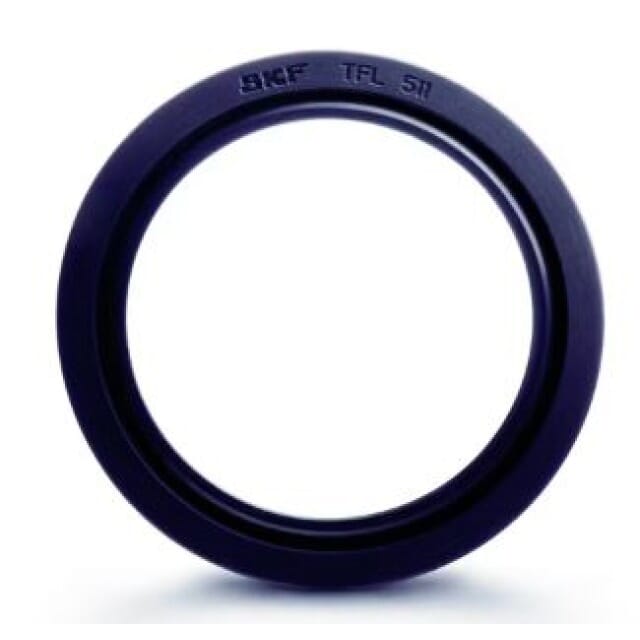

4. Labyrinthring (TS): Berührungsfrei aus Stahl. Nahezu unbegrenzte Lebensdauer und Drehzahl, ideal für heiße oder extrem schnelle Wellen.
5. Taconite (Heavy Duty): Für den Bergbau. Eine Kombination aus Labyrinth und Dichtung, die selbst feinsten Erzstaub draußen hält.

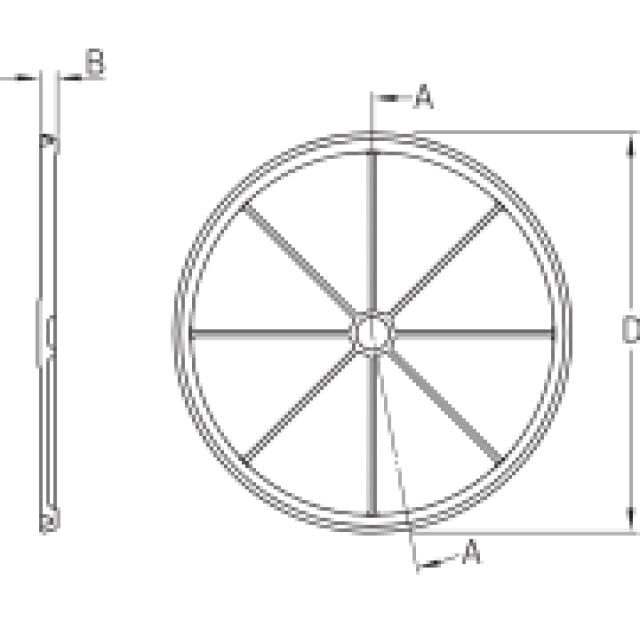

Für das Wellenende führen wir passende Enddeckel, die das Gehäuse einseitig hermetisch verschließen (Unfallschutz!).

Zubehör für die perfekte Funktion

Damit das Lager im Gehäuse sicher sitzt, benötigen Sie oft Kleinteile, die über Erfolg oder Misserfolg entscheiden:

• Festringe (FRB): Lagergehäuse sind meist breiter als das Lager, um eine Loslagerung (Wärmeausdehnung) zu ermöglichen. Soll das Lager jedoch fixiert werden (Festlager), werden Festringe seitlich eingelegt.
• Dichtungslamellen: Sätze aus Stahlblech für spezielle Lamellendichtungen.

Montage und Wartung

Die Montage von geteilten Gehäusen ist dank des abnehmbaren Deckels komfortabel.

• Tipp: Markieren Sie Deckel und Unterteil nicht untereinander – sie sind gepaart gebohrt und nicht austauschbar!
• Einbau: Für das Aufziehen großer Lager auf die Welle (oft mit Spannhülse) empfehlen wir hydraulische Unterstützung. Passende Hydraulikpumpe und Muttern finden Sie in unserem Wartungsbereich.
• Ausrichtung: Nutzen Sie präzise Werkzeuge, um Wellen fluchtend auszurichten, bevor Sie die Gehäuse verschrauben.

Falls Sie eine komplett vormontierte Einheit für leichtere Lasten suchen, wechseln Sie hier zu unserer Wälzlager Gesamtübersicht Rotationstechnik.
