Hydraulikschlauchleitung fertigen
Mit dem DEXIS multiCrimp-System
Mit dieser Anleitung fertigen Sie Ihren multiCrimp Hydraulikschlauch innerhalb weniger Minuten!
Achtung! Die Anleitung befähigt nicht, multiCrimp Schlauchsysteme selbst zu erstellen. Für eine korrekte Anwendung empfehlen wir die Teilnahme an unseren multiCrimp Schulungen.
- Ermitteln Sie die Schlauchdaten, Pressbacken und Einstellwerte aus der Richtmaßtabelle.

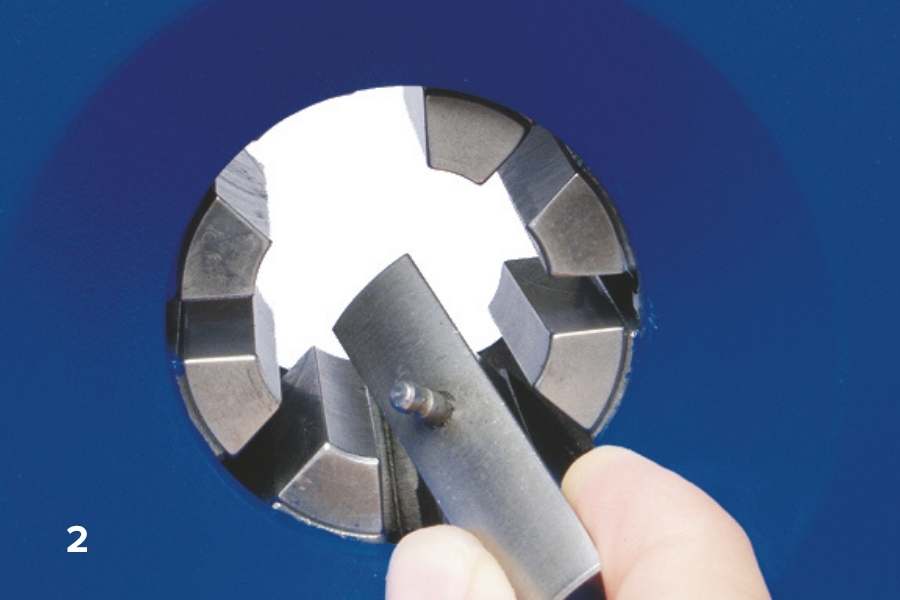

- Montieren Sie die korrekten Pressbacken in Ihre Presse.

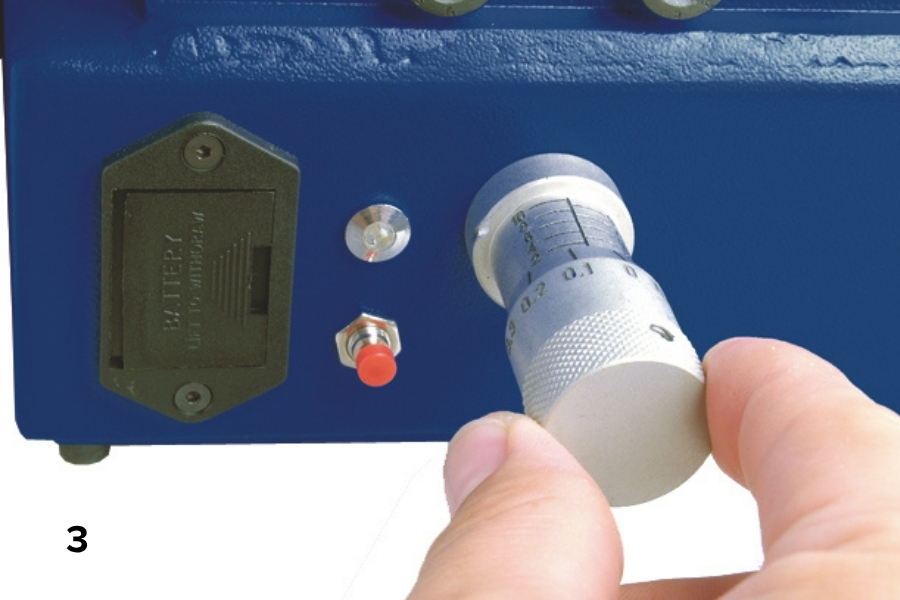

- Entnehmen Sie den Pressmaßrichtwert der Richtmaßtabelle die passenden Werte zum Verpressen. Für den Fall, dass Sie zwei Krümmer verpressen, verwenden Sie den ersten Wert. Kontrollieren Sie die Funktion des Signal-Lichts.

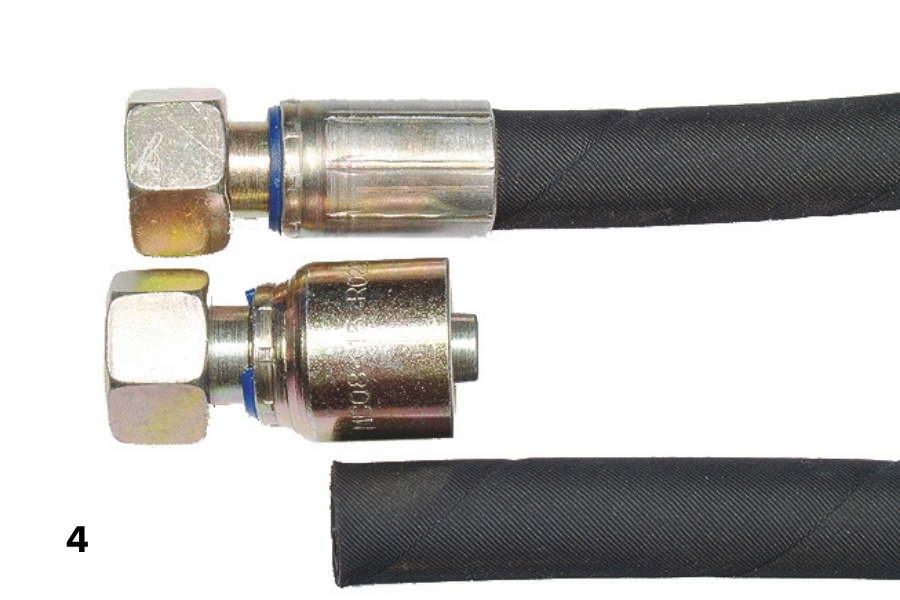

- Ermitteln Sie die richtige Schlauchlänge.

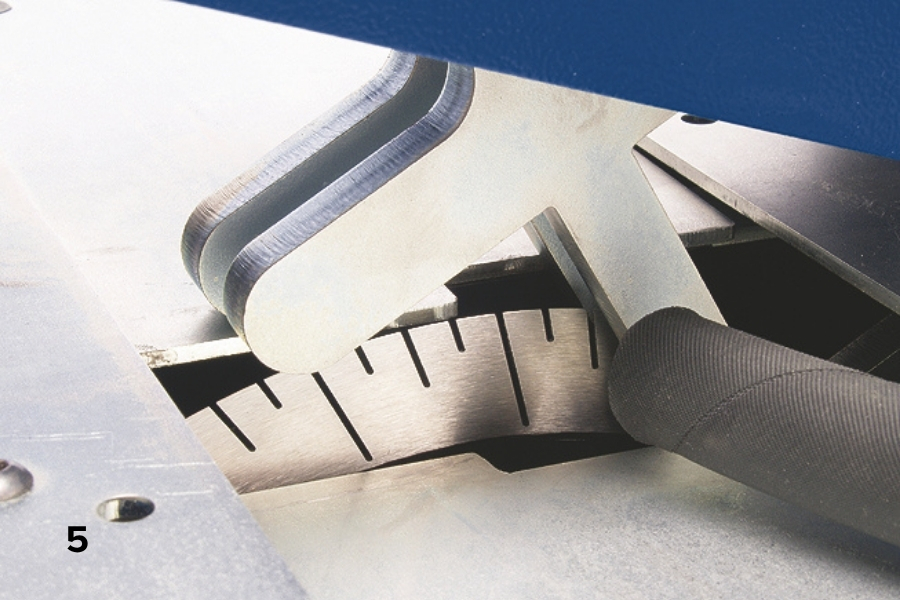

- Schneiden Sie den Schlauch rechtwinkelig ohne ihn zu überhitzen ab und blasen Sie ihn anschließend mit Druckluft aus.

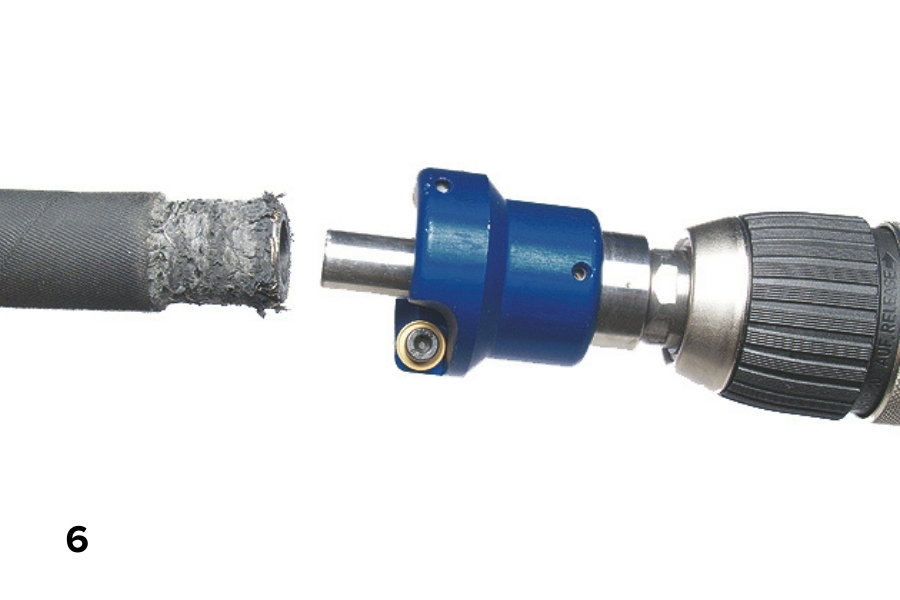

- Kalibrieren Sie die Höchstdruckschläuche SPC 2 und SPC 3-MC mit dem korrekten Kalibriergerät. Wichtig: Auch die Schläuche in ST-Ausführung (dicke Schlauchdecke) sollten kalibriert werden.

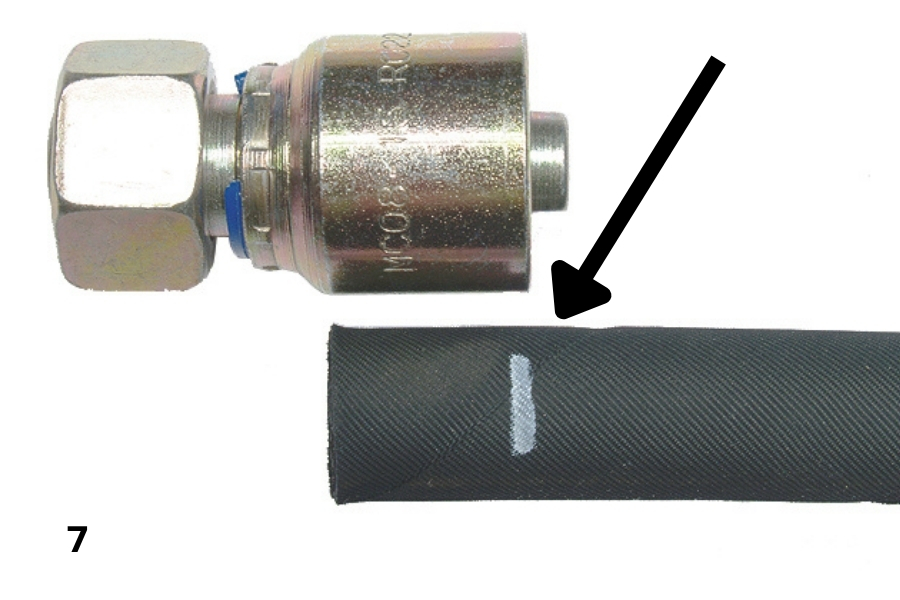

- Markieren Sie am Schlauch die korrekte Einstecktiefe.

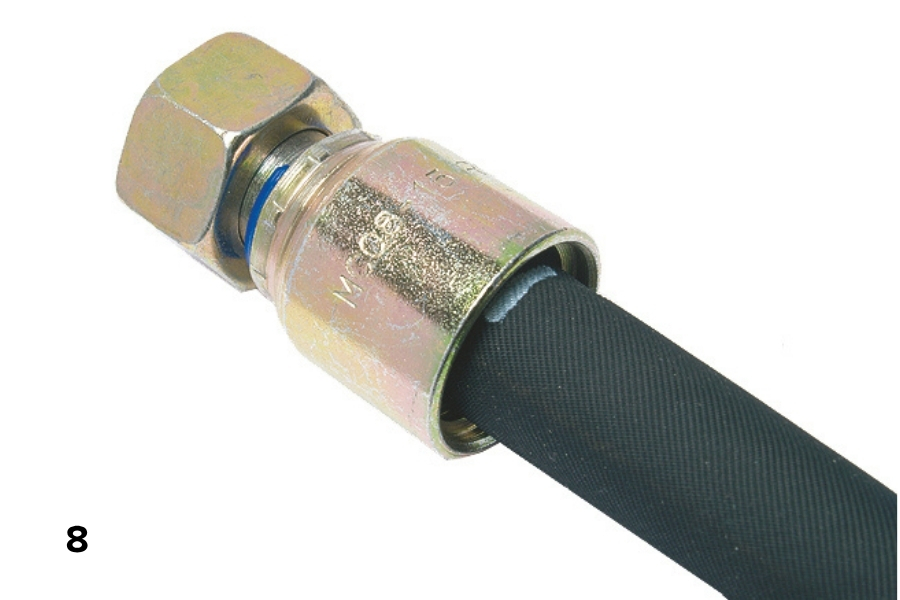

- Stecken Sie den Schlauch in die Armatur und kontrollieren Sie die Einstecktiefe (Tipp: Nutzen Sie multiCrimp Quick Slide um diesen Vorgang zu erleichtern. Verwenden Sie kein Fett oder Öl als Gleithilfe).

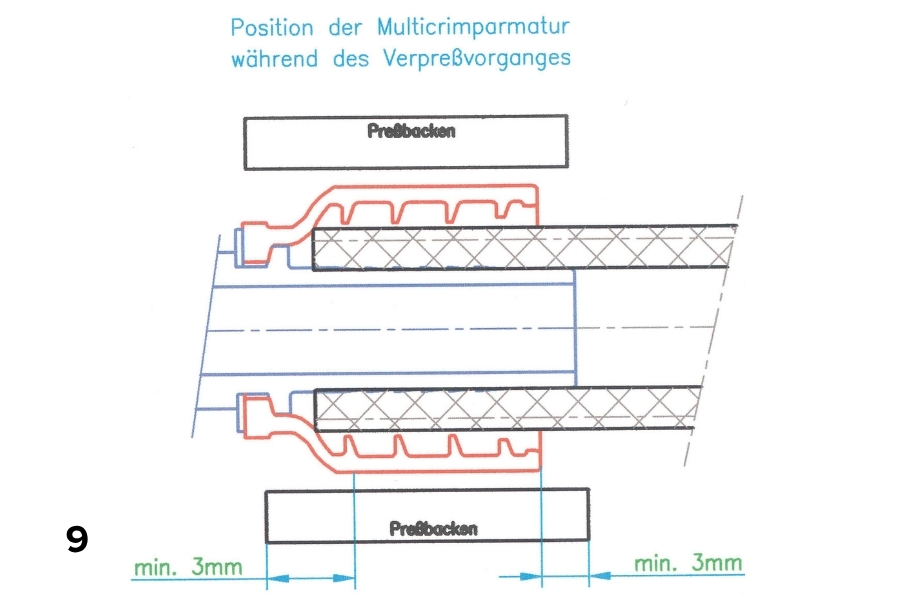

- Legen Sie den Schlauch mit der Armatur mit einem 3 mm Backenüberstand in die Presse ein. Wählen Sie den nächst-größeren Pressbackensatz laut Pressmaßrichtwert.

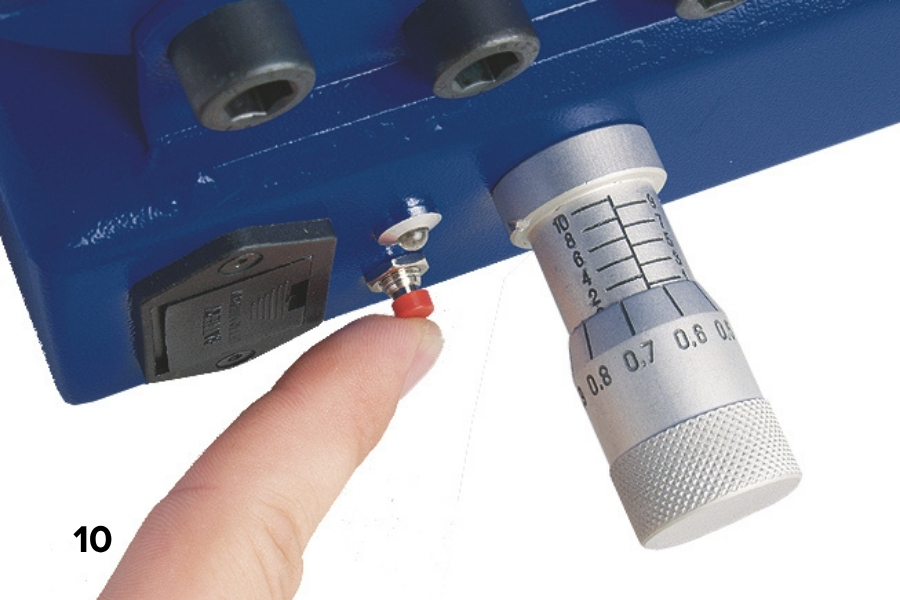

- Betätigen Sie die Presse bis das rote Signallicht aufleuchtet (nur bei multiCrimp-H46 und H47-Pressen).

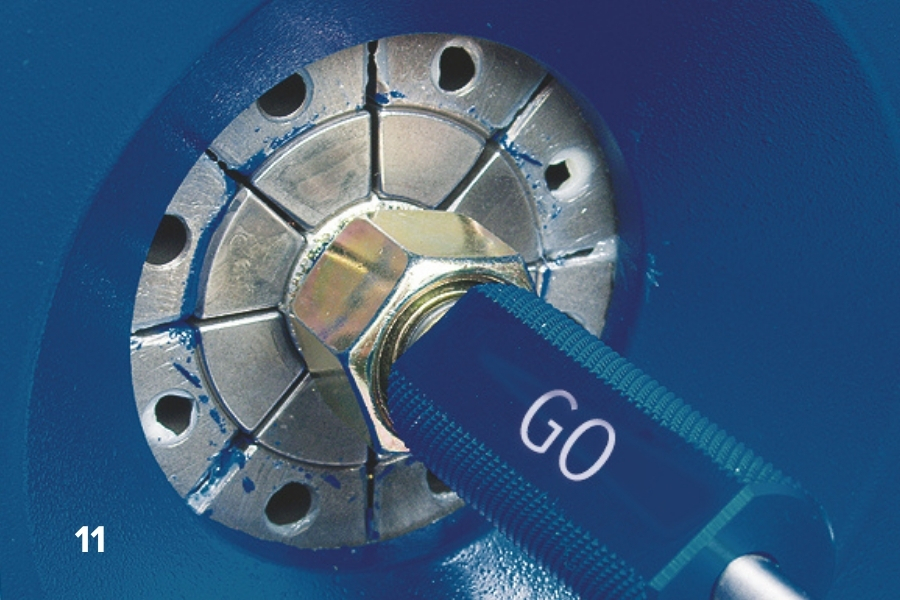

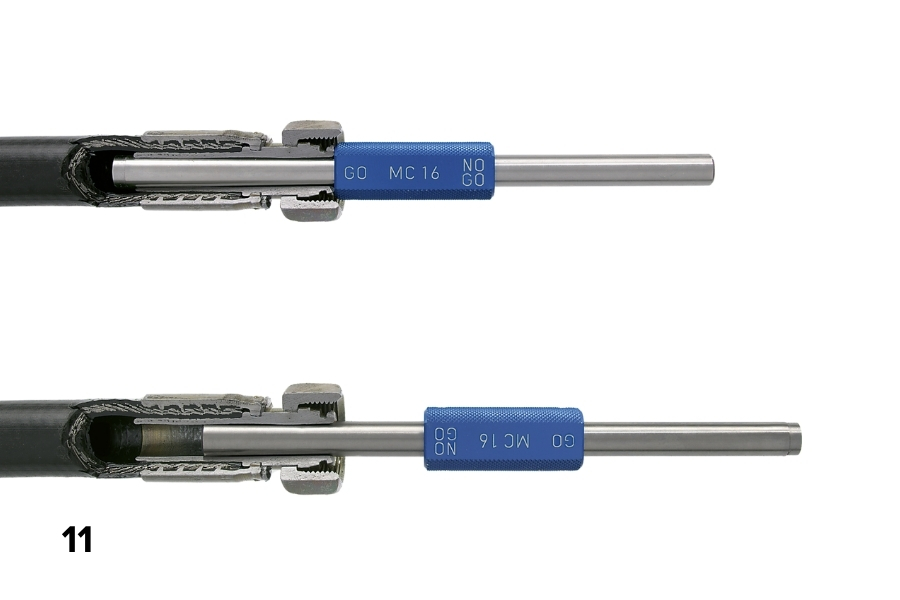

- Kontrollieren Sie Ihre Verpressung mit dem Prüfdorn. GO darf nicht mehr ganz hineingehen. NO GO muss noch ganz hinein gehen. Pressen Sie nach und korrigieren Sie Ihren Pressmaßwert für künftige Verpressungen! (Bei Abweichungen > 0,5 mm Schlauch kontrollieren)

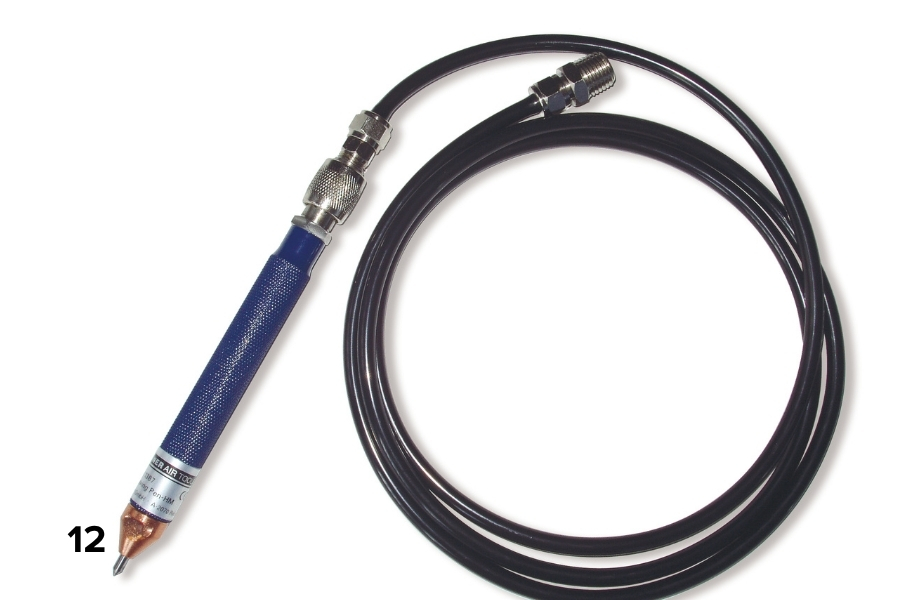

- Mit einer letzten Sichtkontrolle haben Sie die Anfertigung einer Schlauchleitung mit der maximalen Leistungslebenszeit einer Hydraulikschlauchleitung abgeschlossen. Markieren Sie die fertige Leitung dauerhaft mit Fertigungsdatum (J/M), Schlauchleitung-Nenndruck und Herstellerkennzeichen.
multiCrimp Schulung
Mit der multiCrimp Schulung erwerben Ihre Mitarbeitenden das notwendige Fachwissen, um Hydraulikschlauchleitungen fachgerecht zu konfektionieren, normgerecht herzustellen und zu prüfen. Wer lernt, einen Hydraulikschlauch professionell zu konfektionieren, spart künftig Zeit und Kosten bei jeder Reparatur. Sie erfahren nicht nur alles Wissenswerte über multiCrimp inklusive Praxisteil, sondern auch Aktuelles zu Industriestandards und neuen Technologien.
