Richtmaßtabelle multiCrimp Hydrauliksystem
Passende Schläuche und Armaturen für die richtige Verpressung
multiCrimp ist ein bewährtes und sicheres System zur einfachen und schnellen Anfertigung von hochwertigen Hydraulikschlauchleitungen. Mit der Hydraulikschlauch Größentabelle sehen Sie auf einen Blick welche Schlauchnennweite zu welcher Armaturkennzeichnung passt.
Wichtige Hinweise
- Eine korrekte, auch die Schlauchtoleranzen berücksichtigende Verpressung erhalten Sie nur durch Verwendung der jeweiligen multiCrimp-Prüfdorne.
- Die Hochdruckschläuche SPC2 und SPC3 unbedingt vor dem Verpressen mit dem passenden Kalibriergerät einstellen.
- Nach dem Verpressen die Schlauchleitungen signieren.
multiCrimp Prüfdorne
Mit Hilfe von multiCrimp Prüfdornen können Sie die Qualität des verpressten Schlauchsystems einfach und sicher selbst prüfen. Nur so können hochwertige Schlauchleitungen ohne Spezialisten realisiert werden.
GO
Die schlankere Seite des Prüfdorns sollte sich bei einer idealen Verpressung vollständig in die Öffnung einstecken lassen.
NO GO
Die stärkere Seite des Prüfdorns darf nur ca. bis zur Hälfte in die verpresste Armatur passen.

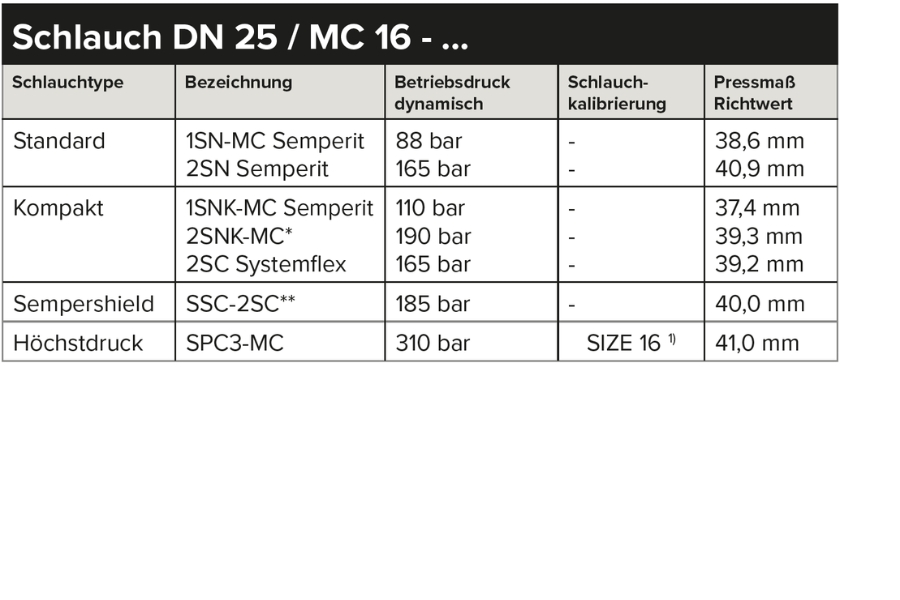

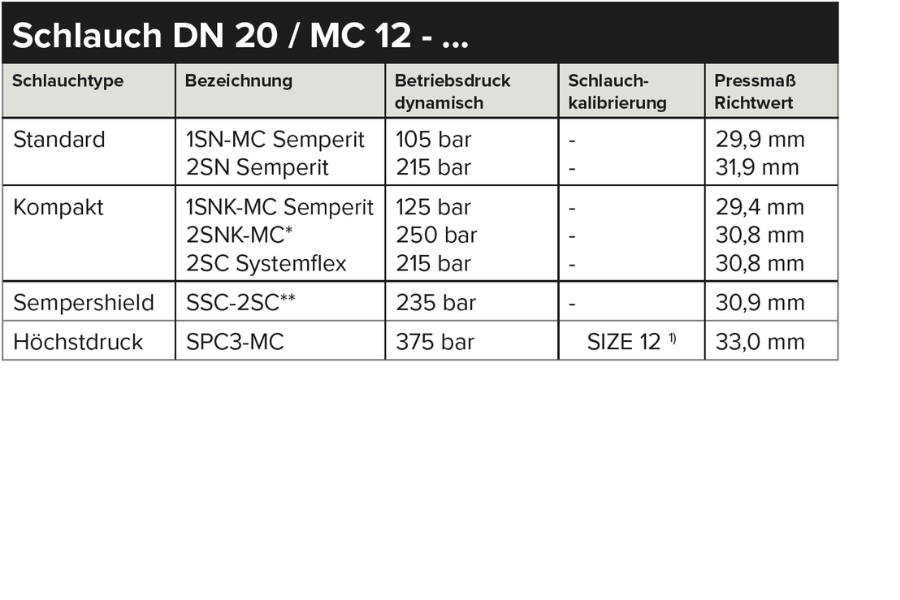

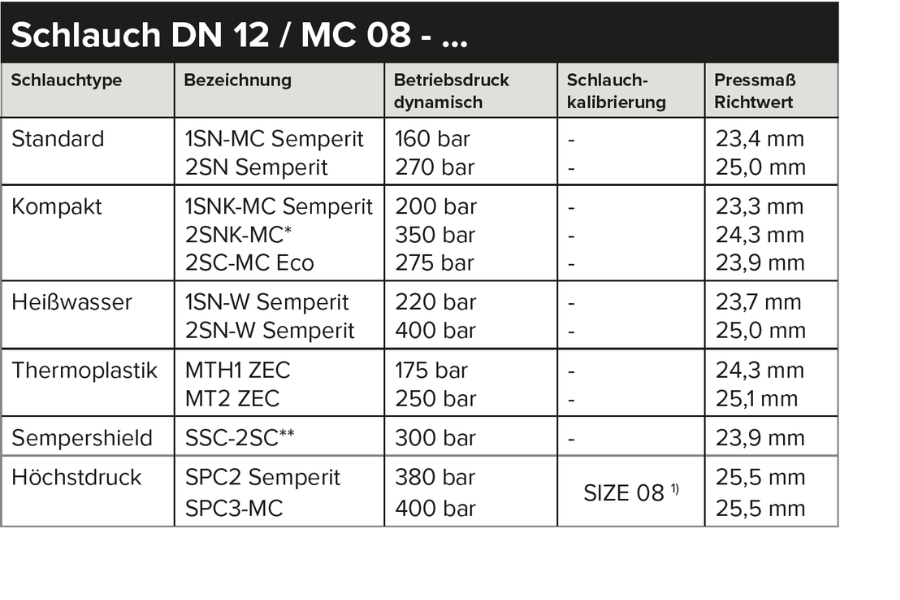

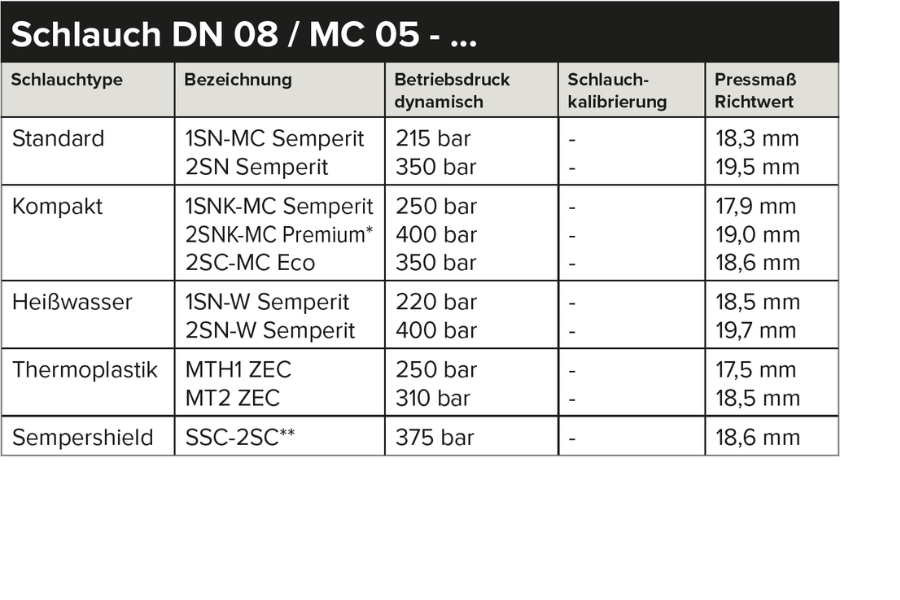

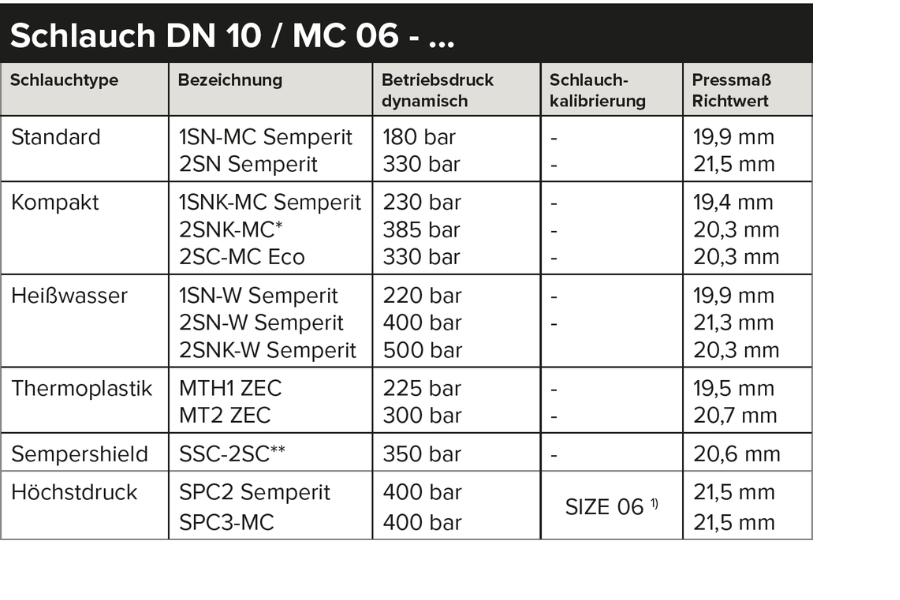

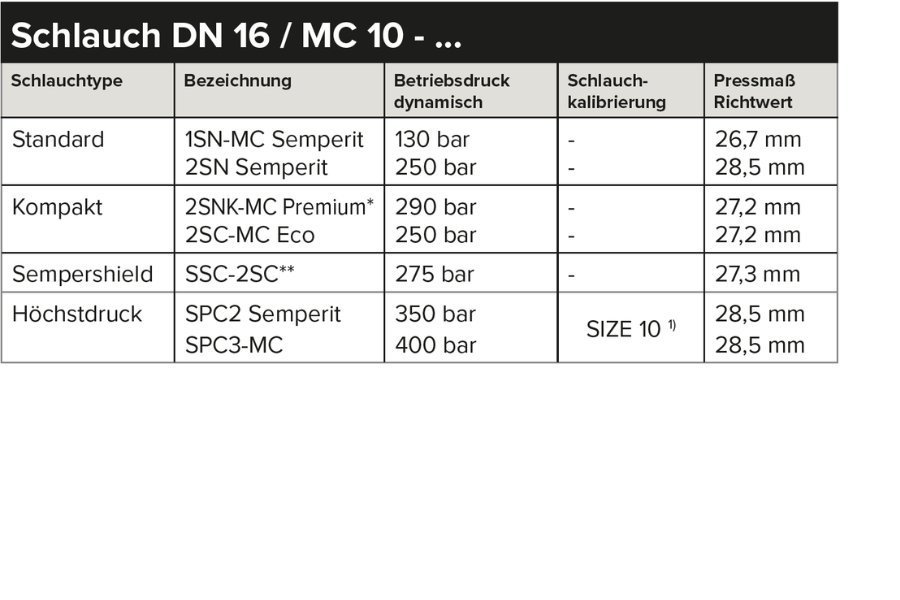

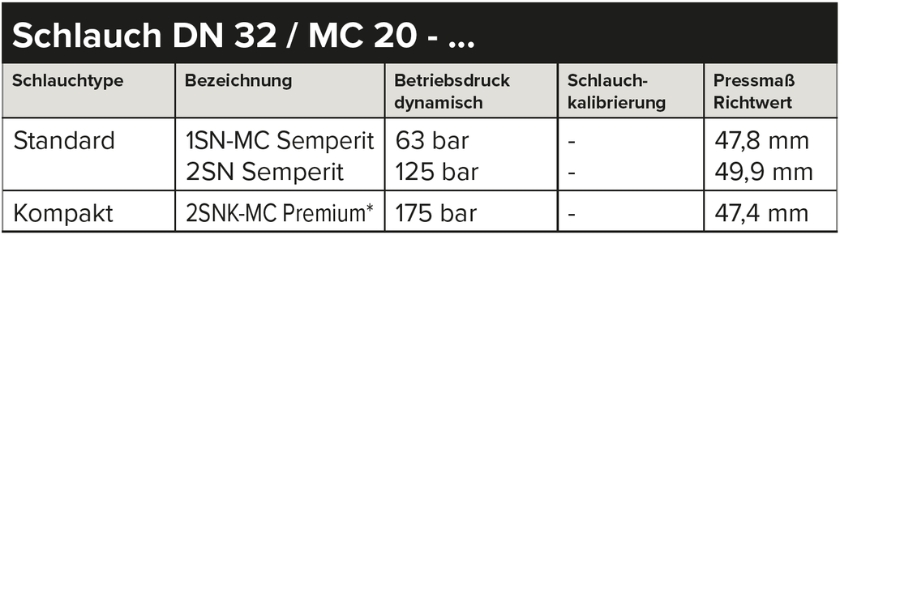

multiCrimp Richtmaßtabellen
Mit der Übersicht an Richtmaßtabellen sehen Sie auf einen Blick alle relevanten Werte für Ihre Schlauchnennweite und Armaturenkennzeichnung. Sie finden die Richtmaßtabelle auch als PDF verlinkt, sodass Sie diese ausdrucken können. So haben Sie die Pressmaß Richtwerte immer griffbereit am Arbeitsplatz.

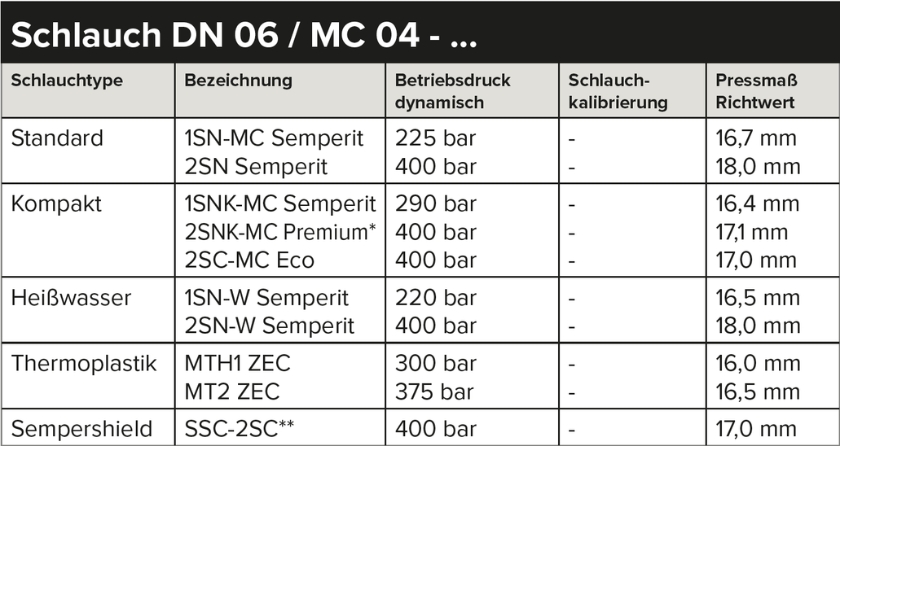

Richtmaßtabelle multiCrimp für Schlauch DN 06
* Pressmaß gültig für 2SNK ** Hochabriebfest 1) MC Kalibriergerät
Stand: 01/2026
Die angeführten technischen Daten entsprechen dem derzeitigen Entwicklungsstand und sind vorbehaltlich der Weiterentwicklung bei Werkzeugen, Hydraulikschläuchen und Armaturausführungen zu sehen. Der angegebene Betriebsdruck gilt nur in Verbindung mit multiCrimp- Armaturen. Für höhere Anforderungen bitte um technische Rückfragen.
