Kantenschutzprofile

Funktion und Aufbau

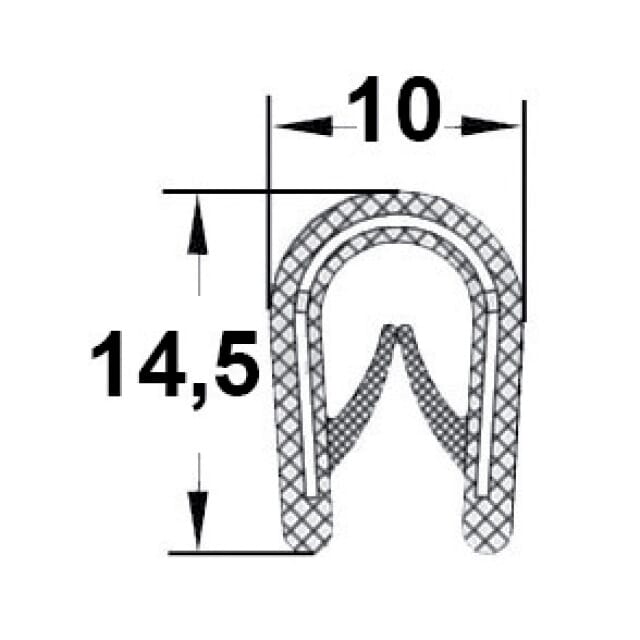

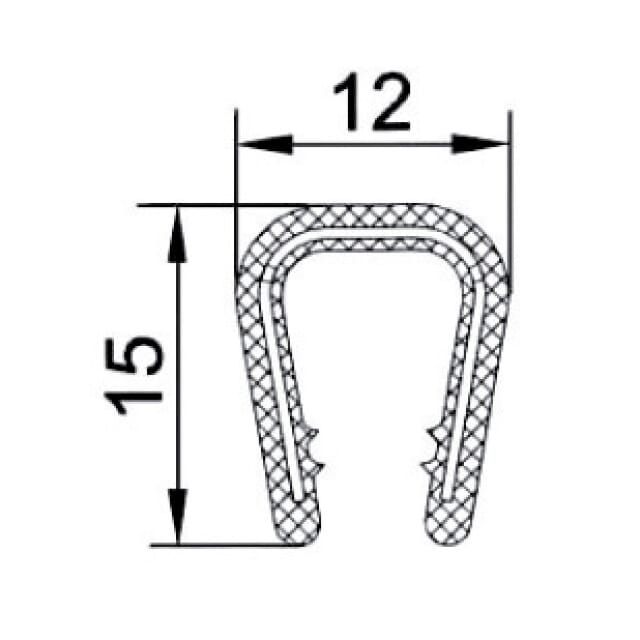

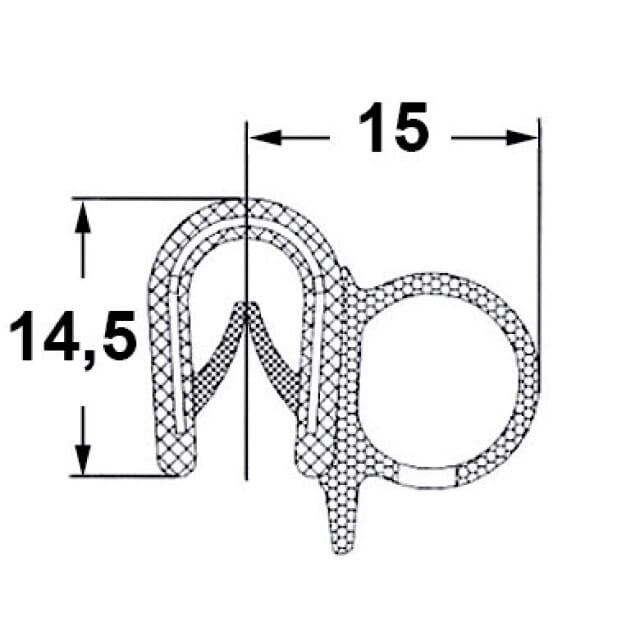

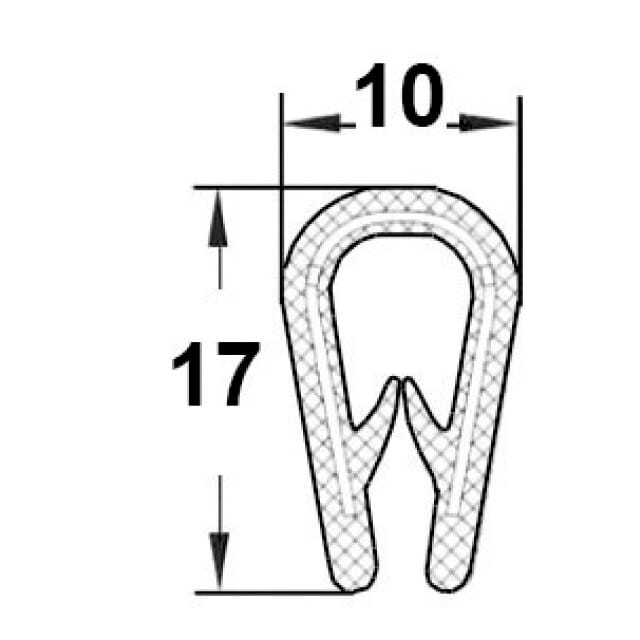

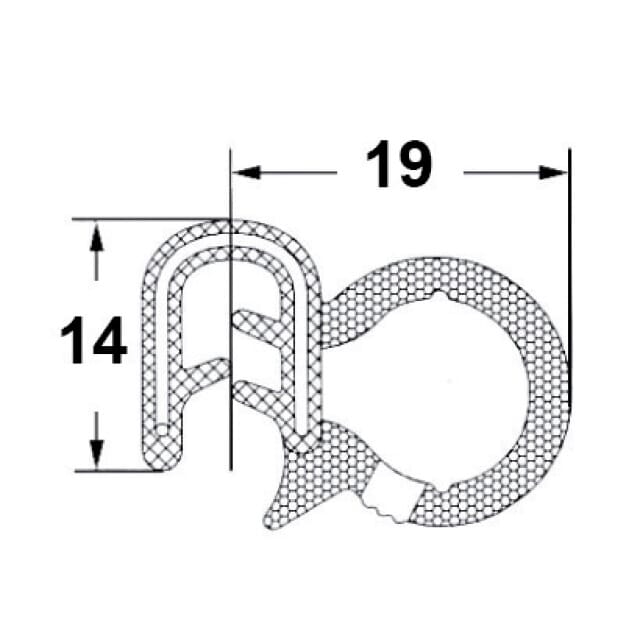

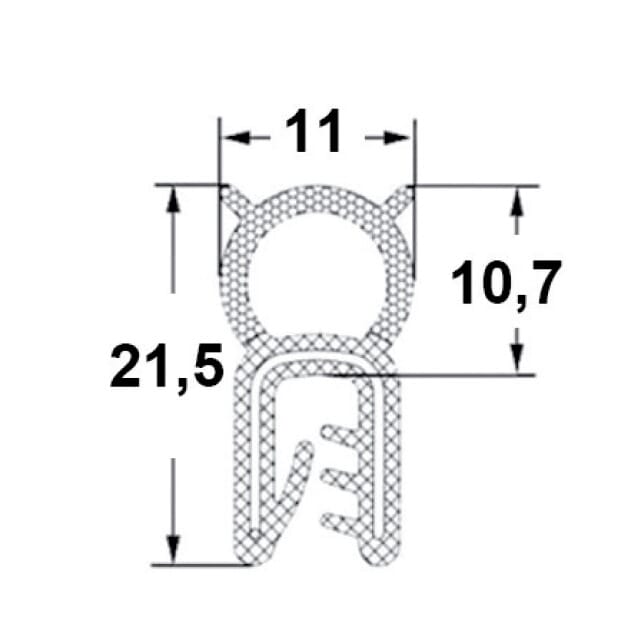

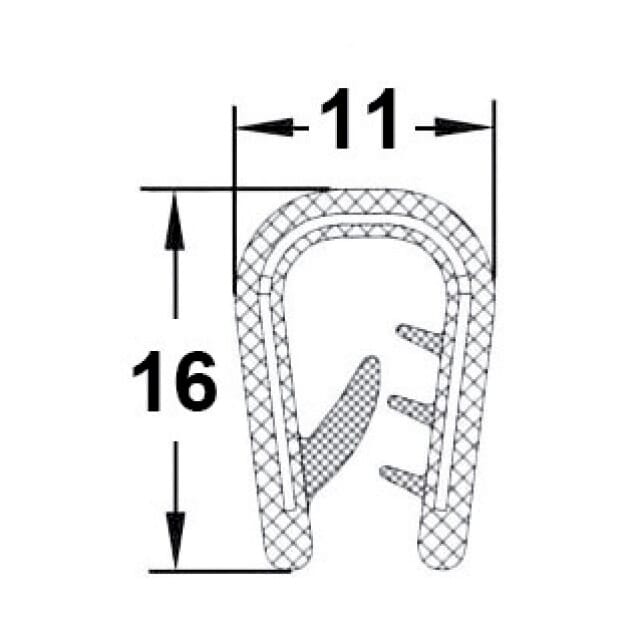

Kantenschutzprofile bestehen in der Regel aus einem elastischen Profilkörper mit einer integrierten Klemmstruktur – häufig ein eingebettetes Stahlgerüst oder Klemmlippen aus Draht oder Kunststoff. Diese Klemme ermöglicht eine werkzeuglose Montage: Das Profil wird einfach auf die Kante aufgesteckt und hält durch die federnde Klemmkraft sicher und dauerhaft – ohne Kleber, ohne Schrauben, ohne Werkzeug.

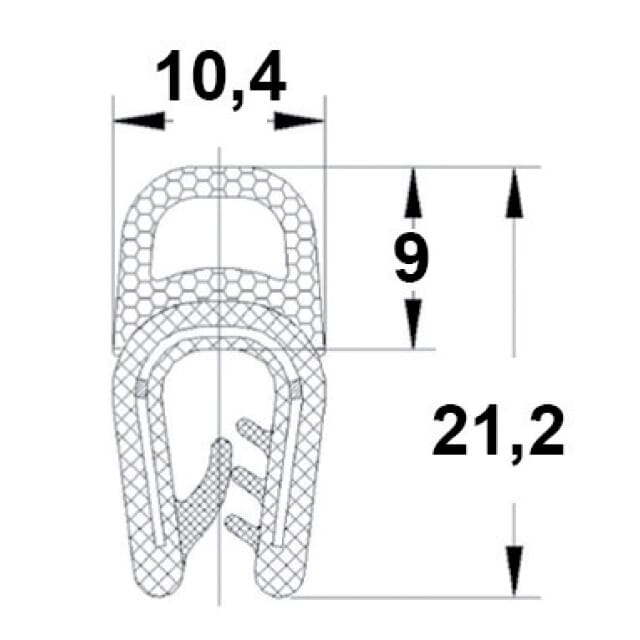

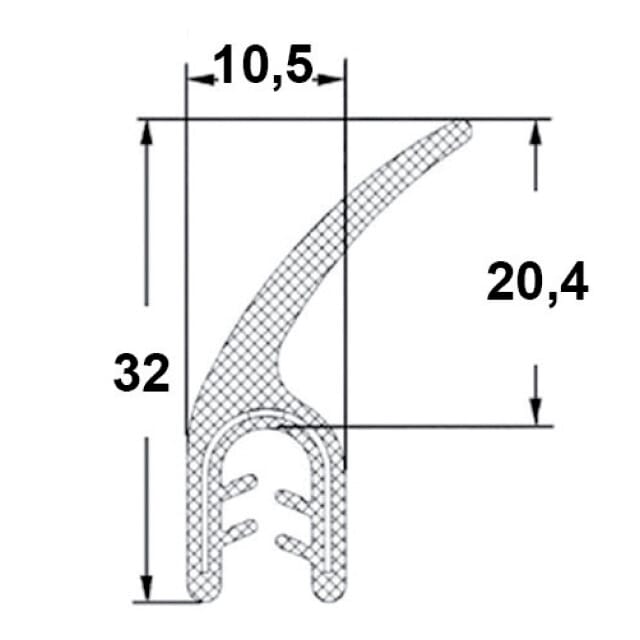

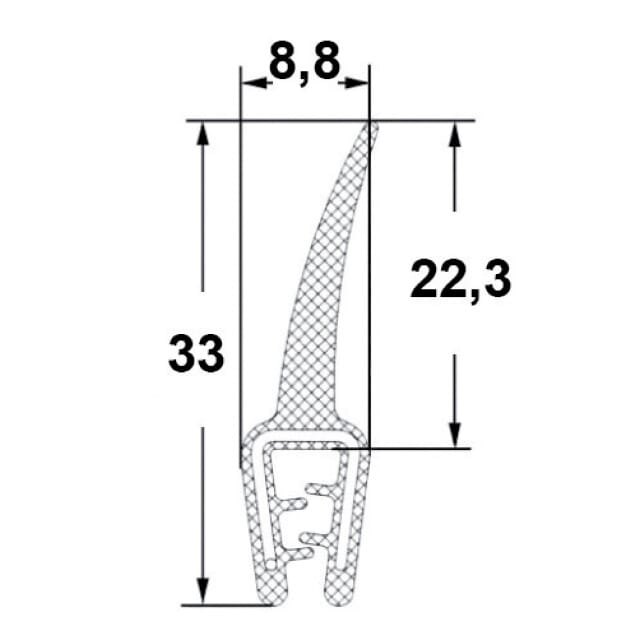

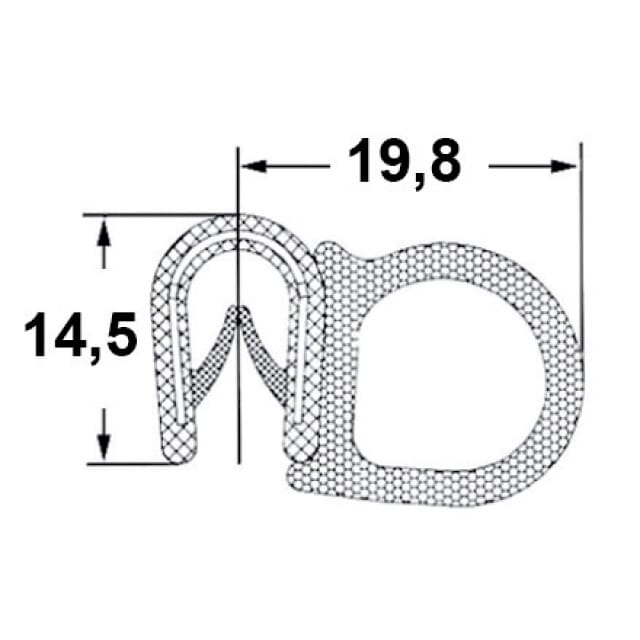

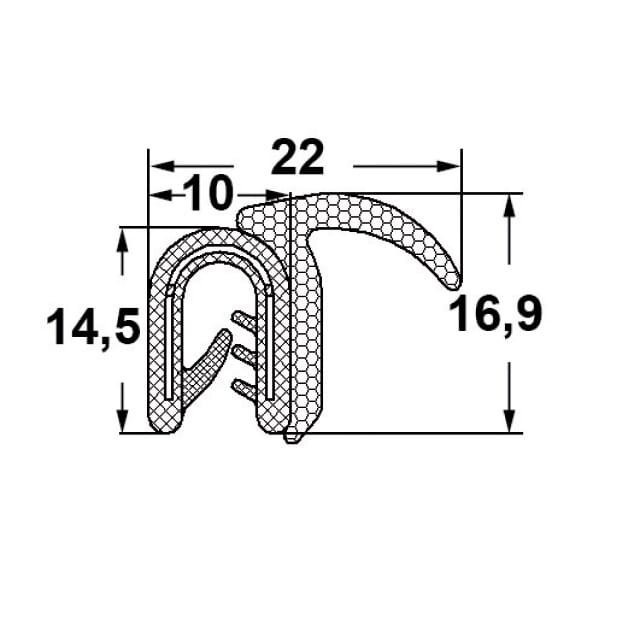

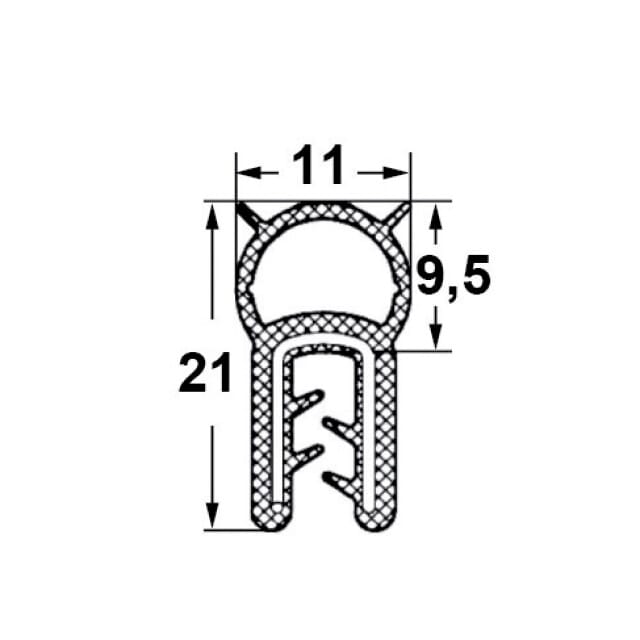

Je nach Profil und Werkstoff können Kantenschutzprofile zusätzlich zur reinen Schutzfunktion auch dichtend, dämpfend oder isolierend wirken. Viele Ausführungen sind mit einer weichen Dichtlippe aus Moosgummi kombiniert, die gleichzeitig einen Spalt zwischen zwei Bauteilen abdichtet – etwa bei Schaltschrankklappen, Maschinenabdeckungen oder Türen.

Werkstoffe für jeden Einsatzbereich

Die Wahl des richtigen Werkstoffs für ein Kantenschutzprofil hängt von der Einbausituation, dem Umgebungsmedium und den Temperaturanforderungen ab:

• EPDM: Der Standardwerkstoff für allgemeine Industrie- und Außenanwendungen. EPDM-Kantenschutzprofile sind witterungs-, ozon- und UV-beständig, temperaturstabil von −40 °C bis +120 °C und in zahlreichen Ausführungen auch nach UL-Normen zertifiziert. Für Schaltschränke, Maschinenverkleidungen und Außenanlagen die erste Wahl.
• NBR: Überall dort, wo Kontakt mit Mineralölen, Kraftstoffen, Kühlschmierstoffen oder Hydraulikfluiden möglich ist, sind NBR-Kantenschutzprofile die richtige Wahl. NBR bietet hohe Ölbeständigkeit bei guten mechanischen Eigenschaften – ideal für den Maschinenbau, die Automobilindustrie und den Werkzeugmaschinenbau.
• Silikon (VMQ): Für extreme Temperaturanforderungen von −60 °C bis +200 °C und überall dort, wo Lebensmitteltauglichkeit, chemische Reinheit oder elektrische Isolierfähigkeit gefragt sind. Silikon-Kantenschutzprofile finden sich in der Lebensmittel- und Pharmaindustrie sowie in der Elektrotechnik.
• PVC: Die kostengünstige Standardlösung für einfachere Schutzanforderungen. PVC-Kantenschutzprofile sind formstabil, leicht zu verarbeiten und in einer großen Variantenvielfalt erhältlich – oft kombiniert mit weichen EPDM- oder Moosgummidichtlippen.
• CR (Neopren): Gute Beständigkeit gegen Witterung, Ozon und mäßige Öleinwirkung. CR-Kantenschutzprofile eignen sich für Anwendungen im Außenbereich und in der Kältetechnik, wo eine Kombination aus Witterungs- und moderater Medienbeständigkeit gefordert wird.

Typische Einsatzbereiche

• Schutz von Blechkanten an Maschinenverkleidungen und Gehäusen
• Kabelführungen entlang scharfer Metallkanten in Schaltschränken
• Abdichtung und Kantenschutz an Schaltschrankklappen und -türen
• Schutz von Karosserieteilen und Fahrzeugaufbauten im Fahrzeugbau
• Sicherung von Gehäuseausschnitten gegen Kabeldurchschliff
• Kantenschutz an Lager- und Logistikregalen sowie Transportgestellen
• Personenschutz an Arbeitsplätzen mit freiliegenden Metallkanten

Praxistipps für die Werkstatt: Montage und Radien

Obwohl Kantenschutzprofile grundsätzlich ohne Werkzeug aufgesteckt werden können, empfiehlt sich bei langen Strecken oder größeren Blechdicken der Einsatz eines rückschlagfreien Schonhammers (Gummi- oder Polyurethanhammer). Damit lässt sich das Profil kraftschonend und absolut gleichmäßig aufschlagen, ohne den elastischen Mantel oder den internen Stahlkern zu deformieren.

Konstruktionshinweis zu den Biegeradien: Durch den eingebetteten Stahlkern besitzt jedes Profil anwendungsspezifische Grenzen bei der Radienbiegung. Wird ein Profil zu scharf um eine Ecke gebogen, wirft das Material Falten oder klafft auf. Achten Sie bei der Konstruktion daher auf die im Datenblatt angegebenen minimalen Innen- und Außenradien.

Effiziente Materialversorgung mit dem DEXIS C-Teile-Management

Kantenschutzprofile werden in der laufenden Fertigung und Instandhaltung meist als Meterware auf Rollen benötigt. Sie gehören zu den klassischen C-Teilen: Günstig im Einkauf, aber absolut prozesskritisch für die Endmontage und die CE-Konformität von Maschinen.

Mit den maßgeschneiderten C-Teile-Management-Lösungen von DEXIS Austria eliminieren Sie das Risiko von Lieferengpässen in Ihrer Produktion. Über automatisierte Nachbestellsysteme, digitale OCI-Anbindungen an Ihr ERP-System oder scannerbasierte Kanban-Lagerkonzepte sorgen wir dafür, dass die passenden Profilgeometrien und Werkstoffe in Ihrer Fertigung immer rechtzeitig bereitstehen – bei minimalem administrativen Aufwand für Ihren Einkauf.

Suchen Sie neben flexiblen Kantenschutzprofilen nach flächigen Gummiplatten oder dämpfenden Rundlagern? In unserer übergeordneten Kategorie Technischer Gummi finden Sie das vollständige Gesamtsortiment für Ihre industriellen Konstruktionsaufgaben.
