Zahnriemenscheiben

Formschlüssige Präzision für synchrone Antriebe

In der Welt der Antriebstechnik ist die Zahnriemenscheibe weit mehr als nur ein Rad mit Zähnen. Sie ist ein Präzisionsbauteil, das die Dynamik des Motors verlustfrei und taktgenau auf die Arbeitsmaschine überträgt. Auf der DEXIS-Startseite finden Sie einen Überblick über unser gesamtes Portfolio, das von der Standardkomponente bis zur hochspezialisierten Sonderlösung reicht.

Geometrie und Kinematik: Warum das Profil den Unterschied macht

Die Wahl des Zahnprofils entscheidet nicht nur über das übertragbare Drehmoment, sondern auch über die Geräuschentwicklung und den Verschleiß. Während das klassische T-Profil (trapezförmig) primär für einfache Positionieraufgaben genutzt wird, eliminieren moderne Profile wie HTD (High Torque Drive) oder STD (Super Torque Drive) durch ihre abgerundete Geometrie den sogenannten „Polygoneffekt".

• Optimierte Kraftverteilung: Bei Rundprofilen (HTD/STD) erfolgt der Zahneingriff sanfter. Die Kraft konzentriert sich nicht auf die Zahnspitze, sondern verteilt sich gleichmäßig über die gesamte Flanke. Dies ermöglicht höhere Riemengeschwindigkeiten und reduziert Vibrationen im gesamten Antriebsstrang.
• AT-Profile: Diese stellen die „High-End"-Variante der Trapezprofile dar. Durch einen größeren Zahngrund und verstärkte Zugstränge im Riemen können AT-Scheiben deutlich höhere Zugkräfte aufnehmen als Standard-T-Scheiben gleicher Breite.

Materialwahl und Oberflächenveredelung

Neben den klassischen Werkstoffen wie Aluminium und Stahl spielt die Oberflächenbehandlung eine entscheidende Rolle für die Standzeit:

• Hartcoatieren (Harteloxieren): Bei Aluminiumscheiben schützt diese Schicht vor abrasivem Verschleiß. Besonders beim Einsatz von Zahnriemen mit Polyamid-Gewebe (PAZ) auf der Zahnseite verhindert das Eloxieren den Materialabtrag an den Scheibenflanken.
• Phosphatieren und Brünieren: Stahlscheiben werden oft chemisch behandelt, um einen grundlegenden Korrosionsschutz zu bieten, ohne die Passungsgenauigkeit der Bohrung oder der Zähne zu beeinträchtigen.

Konstruktionsdetail: Die Logik der Bordscheiben

Ein oft unterschätztes Detail sind die Bordscheiben (Flansche). Da Zahnriemen aufgrund minimaler Schrägstände der Wellen oder innerer Spannungen zum seitlichen Wandern neigen, sind Bordscheiben zur Führung unerlässlich.

• Die Standardregel: Bei einfachen Zwei-Wellen-Antrieben wird üblicherweise die kleinere Scheibe beidseitig mit Bordscheiben versehen. Alternativ erhält jede Scheibe nur eine Bordscheibe auf gegenüberliegenden Seiten, um den Riemen sicher in der Spur zu halten.

Präzision und Wuchtgüte

Für Hochgeschwindigkeitsantriebe ist die Wuchtgüte der Scheibe kritisch. Unwuchten führen zu Lagerschäden und mindern die Präzision des gesamten Systems. DEXIS Austria liefert Scheiben, die nach strengen ISO-Normen gefertigt und bei Bedarf feingewuchtet sind, um höchste Laufruhe zu garantieren.

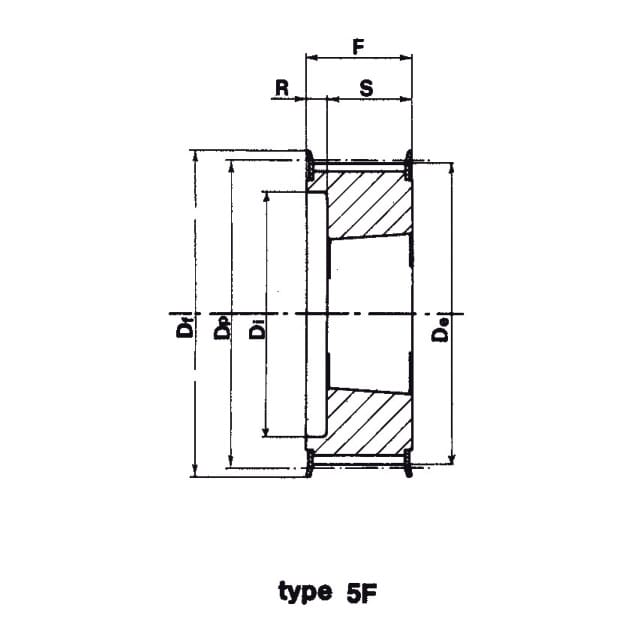

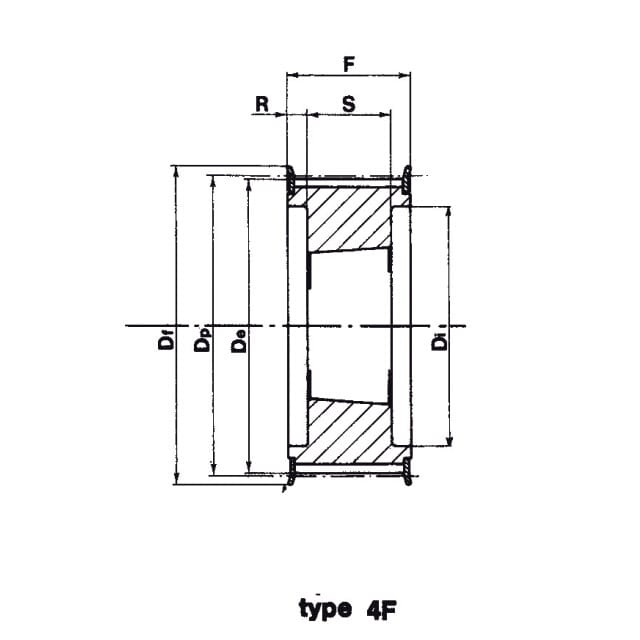

Systemvorteil durch Taper-Lock

Die Integration von Taper-Spannbuchsen in Zahnriemenscheiben ist der Goldstandard für die schnelle Instandhaltung. Sie ermöglicht es, die Scheibe axial exakt zu positionieren und gleichzeitig eine reibschlüssige, spielfreie Verbindung zur Welle herzustellen, die im Bedarfsfall zerstörungsfrei gelöst werden kann.

Haben Sie Fragen zur optimalen Auslegung Ihrer Riemenspannung oder benötigen Sie eine Sonderanfertigung nach Zeichnung? Nehmen Sie direkt mit uns Kontakt auf – unsere Anwendungstechniker unterstützen Sie bei der Berechnung und Auswahl der perfekten Systemkomponenten.
