Schmalkeilriemen ummantelt DIN 7753

Ummantelte Schmalkeilriemen DIN 7753: Industriestandard für höchste Betriebssicherheit

Der ummantelte Schmalkeilriemen nach DIN 7753 repräsentiert die konsequente Weiterentwicklung des klassischen Keilriemens hin zu mehr Leistungsdichte und Kompaktheit. Er ist heute das meistgenutzte Antriebselement, wenn es um die zuverlässige Kraftübertragung in der Industrie geht. In unserer Hauptkategorie für Antriebstechnik finden Sie alle notwendigen Komponenten, um diese Riemen effizient in Ihre Anlagen zu integrieren.

Das Profilsystem DIN 7753: Kompakter, stärker, effizienter

Der entscheidende Unterschied zum klassischen Keilriemen (DIN 2215) liegt im optimierten Verhältnis von Breite zu Höhe. Schmalkeilriemen sind bei gleicher Breite wesentlich höher gebaut. Dies vergrößert die Kontaktfläche an den Scheibenflanken massiv und ermöglicht so eine deutlich höhere Kraftübertragung bei gleichem Platzbedarf.

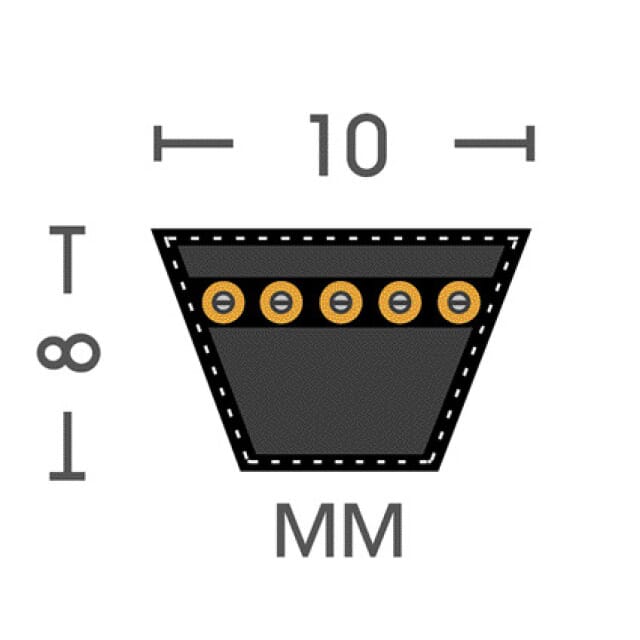

• SPZ (Breite 9,7 mm, Höhe 8 mm): Die Lösung für kleine Nebenaggregate und kompakte Getriebegehäuse.

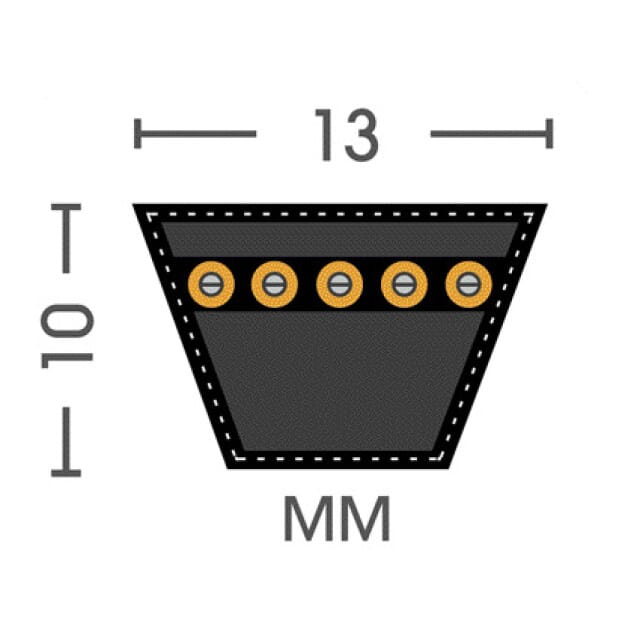

• SPA (Breite 12,7 mm, Höhe 10 mm): Das Universalprofil, das in fast allen Bereichen des Maschinenbaus als Standard gilt.

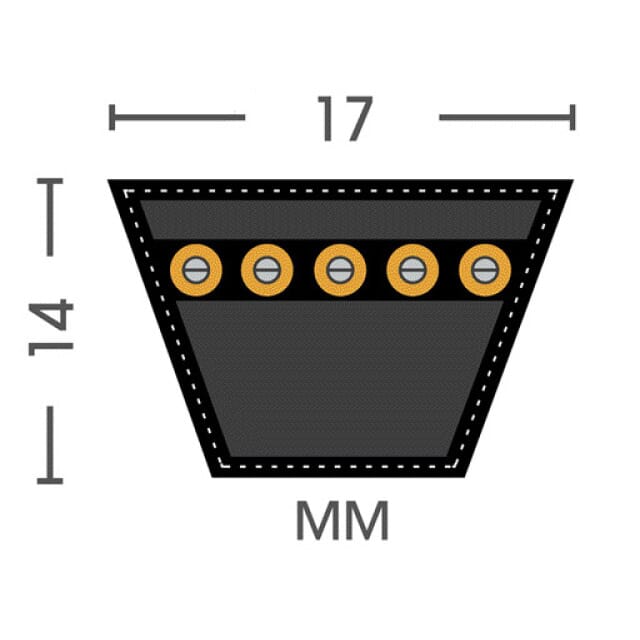

• SPB (Breite 16,3 mm, Höhe 13 mm): Ein leistungsstarkes Profil für industrielle Hauptantriebe, Pumpen und Lüfter.
• SPC (Breite 22 mm, Höhe 18 mm): Das Hochleistungsprofil für schwerste Antriebe in der Rohstoffindustrie oder im Anlagenbau.

Die Physik hinter der Leistung: Keilwirkung und Reibschluss

Das Funktionsprinzip basiert auf der sogenannten Keilwirkung. Durch den trapezförmigen Querschnitt wird der Riemen unter Zugspannung tief in die Nut der Keilriemenscheibe gepresst. Dabei vervielfacht sich die Normalkraft an den Flanken im Vergleich zu einem Flachriemen.

Ein wesentlicher Vorteil des Schmalkeilriemens gegenüber der klassischen Variante ist die höhere zulässige Riemengeschwindigkeit. Während klassische Riemen oft bei 30 m/s ihr Limit erreichen, können moderne Schmalkeilriemen je nach Ausführung Geschwindigkeiten von bis zu 40 bis 50 m/s bewältigen. Dies erlaubt den Einsatz von kleineren, schneller drehenden Motoren, was die Gesamtkosten des Antriebsstrangs senkt.

Die ummantelte Ausführung: Schutz für extreme Umgebungen

Im Gegensatz zur flankenoffenen Variante ist dieser Riementyp vollständig mit einem hochfesten, spezialimprägnierten Gewebe umhüllt. Diese Ummantelung dient nicht nur der Optik, sondern erfüllt kritische Schutzfunktionen:

• Verschleißschutz der Flanken: Das Gewebe fungiert als Opferschicht und schützt den Gummikern vor dem abrasiven Verschleiß durch Staub oder Metallpartikel. Dies ist besonders in Steinbrüchen, Zementwerken oder der Holzverarbeitung von unschätzbarem Wert.
• Temperaturmanagement: Der Mantel verteilt lokale Hitze besser über die Riemenoberfläche und schützt die empfindlichen Zugstränge vor direkter thermischer Einwirkung.
• Satzkonstanz (S=C Plus): Hochwertige ummantelte Riemen werden heute so präzise gefertigt, dass sie „satzkonstant" sind. Das bedeutet, dass Riemen einer Nenngröße ohne zusätzliches Ausmessen gemeinsam in einem Mehrrillenantrieb verwendet werden können. Dies vereinfacht die Lagerhaltung und Montage bei DEXIS-Kunden erheblich.

Technische Kenndaten und Normkonformität

Die Betriebssicherheit wird durch die strikte Einhaltung internationaler Standards garantiert:

• Elektrostatische Leitfähigkeit: Unsere Riemen erfüllen die Anforderungen der ISO 1813. Damit sind sie sicher in staubbelasteten oder leicht brennbaren Umgebungen einsetzbar, da keine gefährlichen Entladungsfunken entstehen.
• Temperaturbeständigkeit: Der Standardbereich liegt zwischen -30 °C und +80 °C. Für extreme Anwendungen führen wir Spezialmischungen, die auch höhere thermische Lasten dauerhaft verkraften.
• Wartungsarmut: Durch den Einsatz dehnungsarmer Polyester-Zugstränge bleibt die Vorspannung über lange Zeiträume stabil, was die Stillstandszeiten für Nachspannarbeiten minimiert.

Praxis-Leitfaden: Wann ummantelt, wann flankenoffen?

Die ummantelte Ausführung ist immer dann die richtige Wahl, wenn der Antrieb widrigen Umweltbedingungen ausgesetzt ist. Staub, Feuchtigkeit und gelegentliche Medieneinflüsse werden vom Gewebemantel effektiv abgefangen. Zudem bietet die Ummantelung ein ruhigeres Einlaufverhalten in die Scheibe, was die Geräuschemissionen reduziert.

Der flankenoffene, formgezahnte Riemen hingegen ist die Lösung für extrem kleine Scheibendurchmesser, bei denen ein ummantelter Riemen aufgrund seiner Biegesteifigkeit zu heiß laufen würde.

Optimierung Ihrer Antriebssysteme mit DEXIS Austria

Ein ummantelter Schmalkeilriemen ist nur so gut wie seine Umgebung. Wir empfehlen daher bei jedem Riemenwechsel eine kurze Inspektion der Scheibenflanken auf Einlaufspuren. Bereits geringfügiger Verschleiß in der Scheibennut führt zu einem erhöhten Schlupf und damit zu einer massiven Verkürzung der Riemenlebensdauer.

Nutzen Sie unsere Expertise: Wir unterstützen Sie nicht nur bei der Beschaffung über effiziente E-Procurement-Wege, sondern beraten Sie auch bei der energetischen Optimierung Ihrer Antriebe. Oft amortisiert sich ein hochwertiger Riemensatz bereits nach wenigen Monaten durch den geringeren Energieverbrauch und die gesteigerte Standzeit.
