Gekröpfte Schlussglieder: Flexibilität bei ungeraden Gliederzahlen

In der Konstruktion und Instandhaltung von Kettenantrieben ist die Gliederzahl ein kritischer Parameter. Während Standardsysteme idealerweise mit einer geraden Anzahl an Kettengliedern und einem einfachen Verbindungsglied (Steckglied) geschlossen werden, erfordern bauliche Gegebenheiten oft eine ungerade Gliederzahl. Das gekröpfte Schlussglied ist hierbei die technisch notwendige Lösung, um den Kettenkreis ohne aufwendige Änderungen an der Achsgeometrie zu schließen. Auf der DEXIS-Startseite finden Sie weiterführende Informationen zu unserem ganzheitlichen Ansatz in der industriellen Instandhaltung.

Warum ein gekröpftes Schlussglied?

In der Praxis ergibt sich bei der Kettenauslegung gelegentlich eine ungerade Gliederzahl – sei es durch die Geometrie des Kettentriebs, spezifische Achsabstandsanforderungen oder die Zähnezahlen der Kettenräder. Ein gerader Kettenstrang lässt sich nur mit einem Standard-Verbindungsglied schließen, wenn eine gerade Gliederzahl vorliegt. Das gekröpfte Schlussglied löst dieses Problem:

• Flexibilität bei der Kettenauslegung: Ungerade Kettenlängen können ohne Kompromisse bei der Achsgeometrie realisiert werden. Dies ist besonders bei Antrieben ohne Spannvorrichtung oft der einzige Weg, die korrekte Kettenspannung zu erreichen.
• Werksseitig geprüfte Verbindung: Hochwertige gekröpfte Schlussglieder sind auf Bruchlast geprüft und entsprechen den strengen Anforderungen der jeweiligen Kettenreihe.

Die Mechanik der Kröpfung: Biegung statt reiner Zuglast

Ein technisch relevanter Aspekt, der in der Instandhaltungspraxis oft unterschätzt wird, ist die Veränderung des Kraftflusses. Ein gekröpftes Schlussglied weist aufgrund seiner asymmetrischen Geometrie eine reduzierte Bruchlast gegenüber einem geraden Standardglied auf.

Der Grund hierfür liegt in der Physik der Bauteilgeometrie: Während normale Kettenglieder fast ausschließlich auf Zug beansprucht werden, entsteht im Übergangspunkt der Kröpfung ein zusätzliches Biegemoment. Diese kombinierte Beanspruchung führt dazu, dass die Tragfähigkeit des Glieds um typischerweise 20 % bis 25 % sinkt. Bei hochbelasteten Antrieben innerhalb der Antriebstechnik muss daher im Vorfeld genau geprüft werden, ob diese Reduktion die erforderliche Sicherheit des Gesamtsystems gefährdet.

Unterscheidung: Einzel- vs. Doppel-Kröpfglieder

Je nach Anforderung und Kettenhersteller stehen zwei Varianten zur Verfügung:

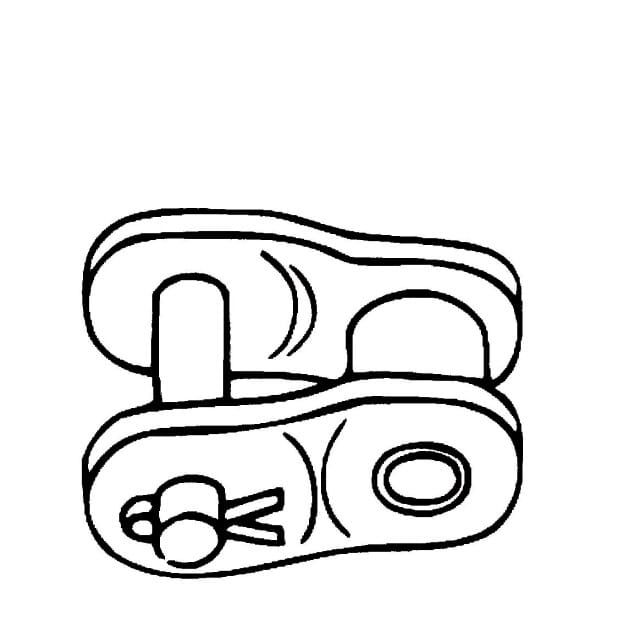

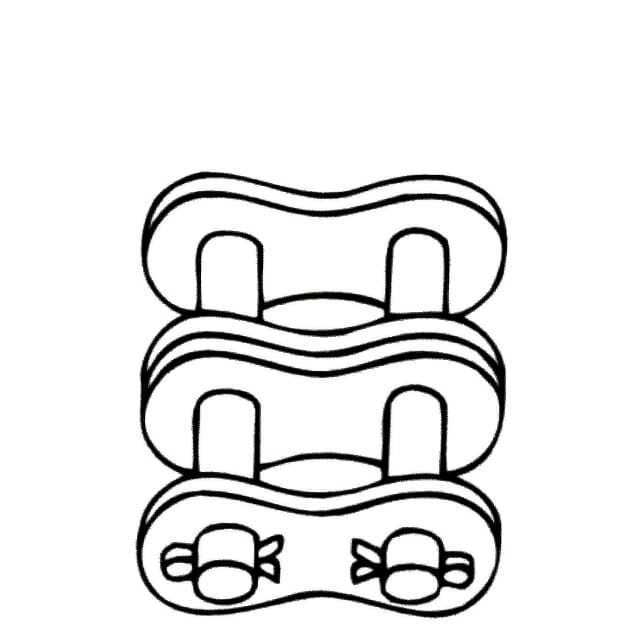

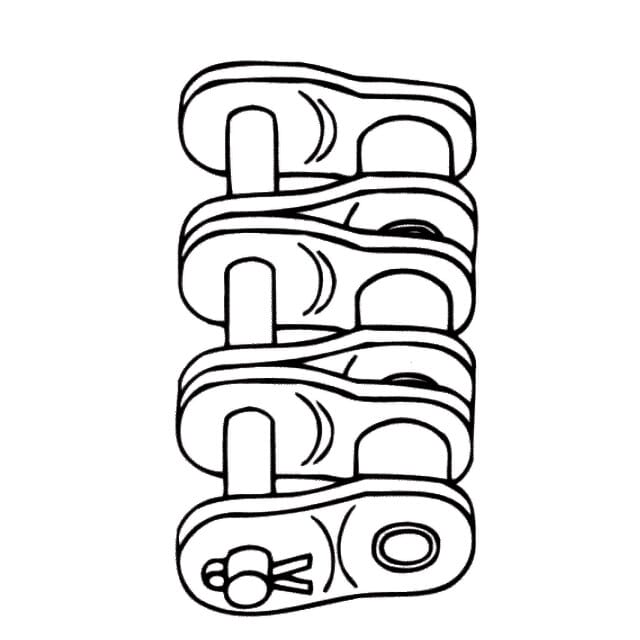

1. Einzel-Kröpfglied (Typ CL): Dies ist die klassische Variante, bei der ein einzelnes Glied mit einem Splint- oder Federverschluss gesichert wird. Es ist die schnellste Lösung für die Instandhaltung, unterliegt jedoch der erwähnten Bruchlastreduktion.
2. Doppel-Kröpfglied (Typ OL): Hierbei handelt es sich um eine Kombination aus einem Innenglied und einem gekröpften Glied, die fest miteinander vernietet sind. Diese Variante ist mechanisch stabiler als das Einzelglied, benötigt jedoch zwei Verbindungsstellen zum restlichen Kettenstrang.

Montagehinweise für die Betriebssicherheit

Um die ohnehin reduzierte Festigkeit nicht weiter zu schwächen, ist bei der Montage äußerste Sorgfalt geboten:

• Einmalige Verwendung: Gekröpfte Glieder sind nicht für das mehrfache Öffnen und Schließen ausgelegt. Die mechanische Spannung der Sicherungselemente lässt nach, was im Betrieb zum Lösen der Kette führen kann.
• Laufrichtung beachten: Der Federklammerverschluss muss zwingend mit der geschlossenen Seite in Laufrichtung montiert werden. In Umgebungen mit hohem Schmutzanfall oder bei Kontakt mit Hindernissen könnte sich eine falsch herum montierte Klammer sonst aufschieben.
• Schmierung der Gelenkstellen: Da das gekröpfte Glied eine Schwachstelle im System darstellt, ist eine initiale Schmierung des Bolzens bei der Montage unerlässlich, um Einlaufverschleiß von der ersten Betriebsstunde an zu minimieren.

Beratung durch DEXIS-Spezialisten

Die Entscheidung für ein gekröpftes Schlussglied sollte nie leichtfertig getroffen werden, insbesondere nicht bei Antrieben mit hohen Lastspitzen oder reversierendem Betrieb. Unser Fachpersonal hilft Ihnen bei der eindeutigen Identifikation der benötigten Kettenreihe (DIN 8187 oder DIN 8188). Wir stellen sicher, dass Sie genau das Bauteil erhalten, das die Langlebigkeit Ihrer Anlage garantiert und ungeplante Stillstände vermeidet.
