Flankenoffene Schmalkeilriemen: Leistungsoptimierte Systemkomponenten für kompakte Antriebe

Während ummantelte Keilriemen primär für Standardanwendungen mit mittleren Belastungen ausgelegt sind, stellt die flankenoffene, formgezahnte Variante eine technologische Optimierung für Grenzbereiche dar. Wenn Bauraumrestriktionen, hohe Drehzahlen und thermische Lastspitzen aufeinandertreffen, bietet dieser Riementyp konstruktive Vorteile, die über herkömmliche Lösungen hinausgehen. Auf der DEXIS-Startseite finden Sie Informationen darüber, wie wir solche Hochleistungskomponenten in industrielle Instandhaltungskonzepte integrieren.

Materialwissenschaftliche Grundlagen und Aufbau

Der Verzicht auf die schützende Gewebeumhüllung ist eine gezielte konstruktive Entscheidung zur Maximierung des Reibwerts. Der Riemenunterbau besteht in der Regel aus einer polychloropren-basierten Elastomermischung, die mit quer zur Laufrichtung orientierten Fasern verstärkt ist. Diese Fasern stützen den Riemen in den Keilriemenscheiben ab und gewährleisten eine hohe Quersteifigkeit, die ein Verformen des Profils unter hoher radialer Last verhindert.

Der integrierte Zugstrang, meist aus dehnungsarmem Polyester oder für Extrembelastungen aus Aramid, sorgt dafür, dass die Längenstabilität über die gesamte Lebensdauer gewahrt bleibt. Dies reduziert den Wartungsaufwand durch seltener notwendige Nachspannvorgänge erheblich.

Thermodynamik und energetischer Wirkungsgrad

Ein wesentlicher technischer Vorzug der flankenoffenen Bauweise ist das optimierte Temperaturmanagement. Wärmeentwicklung ist die Hauptursache für vorzeitige Elastomer-Versprödung und den daraus resultierenden Flankenbruch.

Direkte Wärmeabfuhr: Da das isolierende Textilgewebe an den Flanken entfällt, kann die im Riemenkern entstehende Reibungshitze unmittelbar über die metallischen Scheibenflanken abgeführt werden.
Reduktion der Walkarbeit: Durch die Formzahnung verringert sich der Widerstand beim Biegen um die Scheibe. Dies reduziert nicht nur die innere Erwärmung, sondern steigert auch den mechanischen Wirkungsgrad des Antriebs. In großen Anlagen führt die verringerte Walkarbeit zu einer messbaren Senkung der Stromkosten.

Vergleich: Ummantelte vs. flankenoffene Ausführung

Für die Spezifikation in der Antriebstechnik ist die Kenntnis der unterschiedlichen Leistungsprofile essenziell:

Kraftübertragung und Reibverhalten
Der wohl wichtigste Unterschied liegt im Grip: Während der ummantelte Riemen durch seine Gewebehülle einen eher moderaten Reibwert bietet (Gewebe auf Metall), setzt die flankenoffene Version auf direkten Materialkontakt. Da die Elastomermischung hier unmittelbar auf die Scheibenflanke trifft, ist der Reibkoeffizient wesentlich höher. Das Ergebnis ist eine deutlich gesteigerte Leistungsdichte, die den Standard-Wert um bis zu 30 % übertreffen kann.
Mechanik und Biegegeometrie
In puncto Flexibilität spielt die Formzahnung ihre Stärken aus. Der klassische Riemen nach DIN 7753 besitzt eine bauartbedingt höhere Biegesteifigkeit und ist streng an die Mindestscheibendurchmesser der Norm gebunden. Der flankenoffene Riemen hingegen weist eine extrem geringe Biegesteifigkeit auf. Das gibt Konstrukteuren die Freiheit, die offiziellen Normvorgaben zu unterschreiten und kompaktere Antriebe mit kleineren Scheibendurchmessern zu realisieren.
Thermische Belastbarkeit
Auch das Temperaturmanagement unterscheidet sich signifikant. Der ummantelte Riemen stößt bei etwa +70 °C an seine Grenzen, da das Gewebe wie eine Isolierschicht wirkt. Die flankenoffene Bauweise erlaubt eine effizientere Wärmeabfuhr über die Flanken, wodurch – je nach gewählter Materialmischung – Einsatzbereiche bis ca. +90 °C möglich werden.

Konstruktive Flexibilität durch Zahnungsgeometrie

Die charakteristischen Einkerbungen auf der Riemenunterseite fungieren nicht als Mitnehmer (wie bei Zahnriemen), sondern dienen ausschließlich der Flexibilisierung des Querschnitts. In der modernen Maschinenkonstruktion ermöglicht dies extrem kompakte Bauweisen. Wo früher groß dimensionierte Riemenscheiben notwendig waren, um die Biegespannungen zu beherrschen, erlauben formgezahnte Riemen den Einsatz kleinerer Durchmesser bei gleichzeitig höheren Drehzahlen. Dies reduziert das Trägheitsmoment des Antriebsstrangs und spart Materialkosten beim Gehäusedesign.

Strategische Instandhaltung mit DEXIS Austria

Ein Wechsel von ummantelten auf flankenoffene Riemen ist in der Regel ohne Austausch der bestehenden Scheiben möglich und stellt oft die wirtschaftlichste Lösung bei thermischen Problemen oder hohem Schlupf dar.

Wir unterstützen Sie bei der detaillierten Analyse Ihrer Antriebslasten. Oft lässt sich durch den Einsatz dieser leistungsoptimierten Riemen die Anzahl der benötigten Stränge pro Antrieb reduzieren. Dies schont die Wellenlager durch verringerte Gesamtvorspannkräfte und vereinfacht die Lagerhaltung. Setzen Sie auf technische Präzision für einen störungsfreien und energieeffizienten Betrieb Ihrer Anlagen.

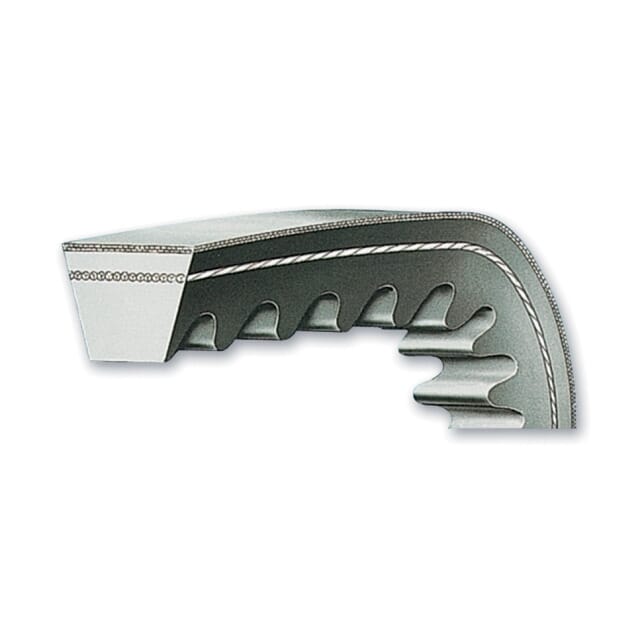

Keilriemen Formgezahnt DIN7753 XPC BP CONTI FO
